Magnus XS 30 x 30 mm; Im Set á 40 = 20 Verbinder
Aluminium-Holzverbinder für Haupt-Nebenträger-Anschlüsse
Nur für von freier Bewitterung geschützte Holzkonstruktionen in Nutzungsklasse 1 und 2 zugelassen.
Im Lieferumfang enthalten:
120 Stück Vollgewindeschrauben (TX15*), 20 Stück Fixierschrauben (TX15**), 1x Montageanleitung
*) 4,0 x 30 mm, blau verzinkt
**) 4,2 x 26 mm, blau verzinkt
Der Magnus-Einhängeverbinder wird zur Herstellung von Knotenverbindungen im Holzbau verwendet. Diese Verbindung besticht ins besondere dadurch, dass sie sich komplett vorfertigen lässt, was wiederum zu minimalen Montagezeiten auf der Baustelle führt. Der Verbinder besteht aus zwei unterschiedlichen Bauteilen, Holzbauschrauben und Fixierschrauben. Die beiden Einzelteile des Magnus werden mithilfe der Holzbauschrauben an den jeweiligen Bauteilen befestigt und anschließend zwangsfrei und reibungslos ineinander geschoben. Mittels Fixierschrauben werden die beiden Bauteile gegeneinander verspannt. Hierdurch wird ein unbeabsichtigtes Lösen der Verbindung effektiv vermieden. Durch den Magnus erstellte Holz-Verbindungen sind in fünf Richtungen mit hohen, geprüften Werten statisch belastbar. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden.
Montageanleitung
- Nicht sichtbarer (eingefräster) Haupt-/ Nebenträger Anschluss
Den Anschlag der Fräs- und Montagelehre auf die gewünschte Größe des Magnus-Einhängeverbinders einstellen, die Fräs- und Montagelehre auflegen, verschrauben und mit dementsprechenden Nutfräser die Taschenfräsung herstellen. - Anschließend wird der Magnus in die Ausfräsung eingesetzt und mithilfe der mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der zweite Teil des Magnus-Einhängeverbinders verschraubt. Die Vormontage ist nun beendet und das anzuschließende Bauteil wird eingehängt.
- Abschließend werden die Fixierschrauben in den Magnus gesetzt. Hierdurch wird der Magnus-Einhängeverbinder, falls notwendig, zusammengezogen und die Lagesicherung der Knotenverbindung somit gewährleistet. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.
*1 Verbinder besteht aus 2 Einzelteilen

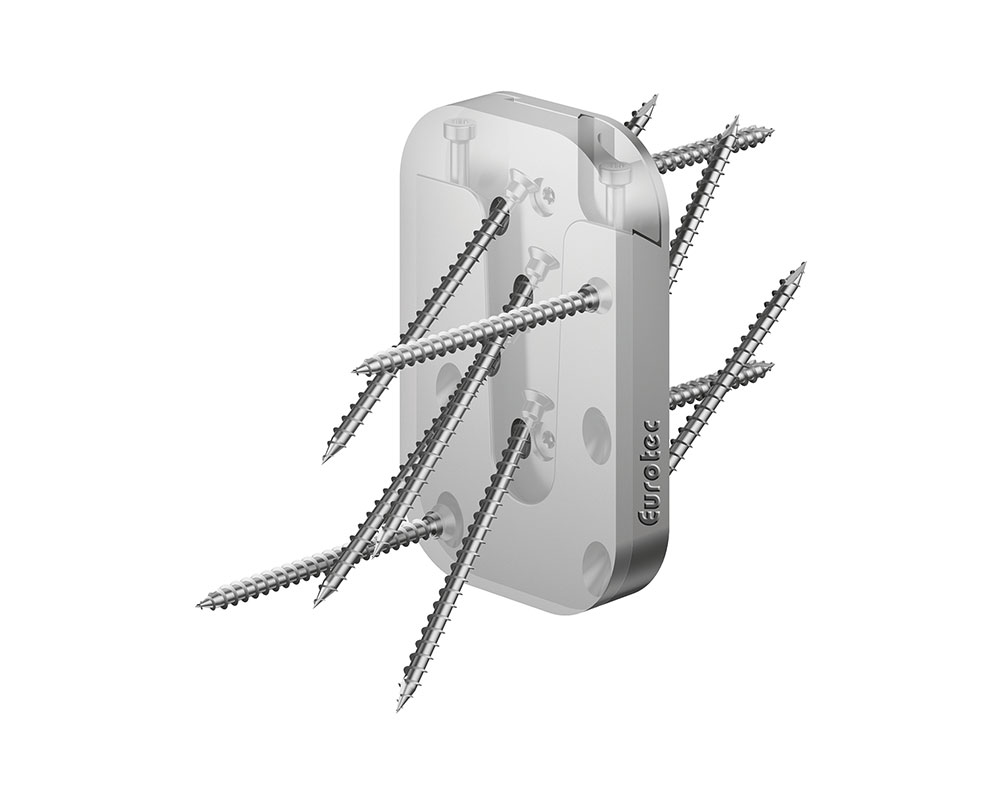

Magnus S
Aluminium-Holzverbinder für Haupt-Nebenträger-Anschlüsse
Nur für von freier Bewitterung geschützte Holzkonstruktionen in Nutzungsklasse 1 und 2 zugelassen.
Der Magnus-Einhängeverbinder wird zur Herstellung von Knotenverbindungen im Holzbau verwendet. Diese Verbindung besticht insbesondere dadurch, dass sie sich komplett vorfertigen lässt, was wiederum zu minimalen Montagezeiten auf der Baustelle führt. Der Verbinder besteht aus zwei unterschiedlichen Bauteilen, Holzbauschrauben und Fixierschrauben. Die beiden Einzelteile des Magnus werden mithilfe der Holzbauschraubenan den jeweiligen Bauteilen befestigt und anschließend zwangsfrei und reibungslos ineinander geschoben. Mittels Fixierschrauben werden die beiden Bauteile gegeneinander verspannt. Hierdurch wird ein unbeabsichtigtes Lösen der Verbindung effektiv vermieden. Durch den Magnus erstellte Holz-Verbindungen sind in fünf Richtungen mit hohen, geprüften Werten statisch belastbar. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden.
Montageanleitung
- Nicht sichtbarer (eingefräster) Haupt-/ Nebenträger Anschluss
Den Anschlag der Fräs- und Montagelehre auf die gewünschte Größe des Magnus-Einhängeverbinders einstellen, die Fräs- und Montagelehre auflegen, verschrauben und mit dementsprechenden Nutfräser die Taschenfräsung herstellen. - Anschließend wird der Magnus in die Ausfräsung eingesetzt und mithilfe der mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der zweite Teil des Magnus-Einhängeverbinders verschraubt. Die Vormontage ist nun beendet und das anzuschließende Bauteil wird eingehängt.
- Abschließend werden die Fixierschrauben in den Magnus gesetzt. Hierdurch wird der Magnus-Einhängeverbinder, falls notwendig, zusammengezogen und die Lagesicherung der Knotenverbindung somit gewährleistet. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.
*1 Verbinder besteht aus 2 Einzelteilen

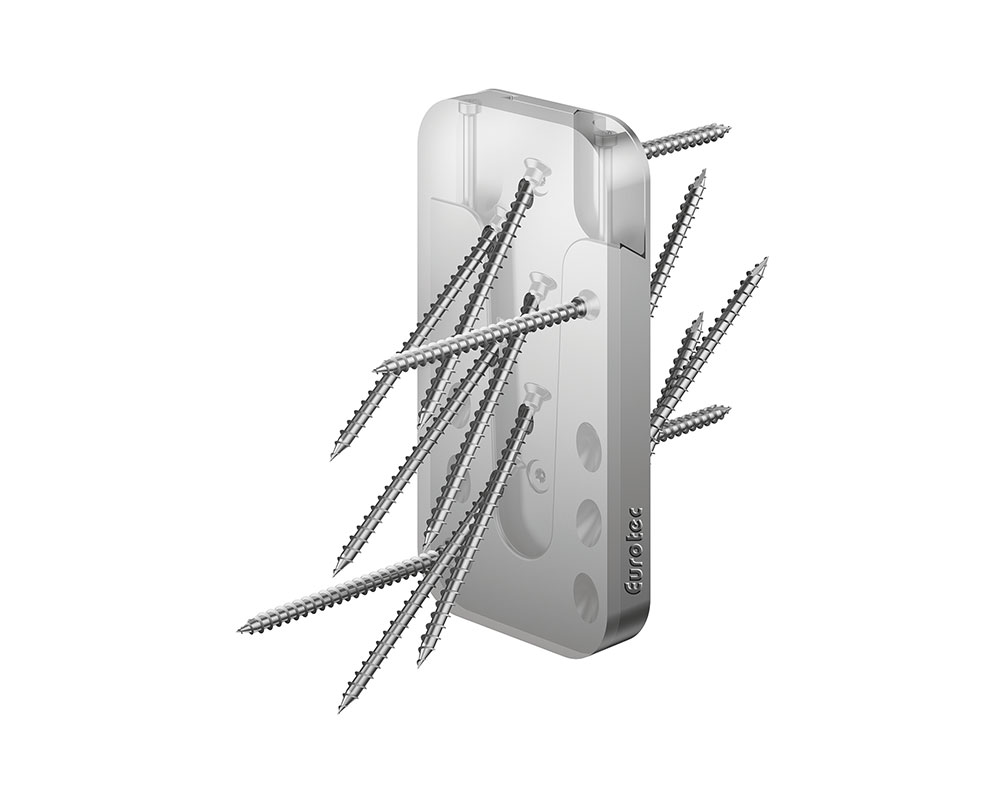

Magnus M
Aluminium-Holzverbinder für Haupt-Nebenträger-Anschlüsse
Nur für von freier Bewitterung geschützte Holzkonstruktionen in Nutzungsklasse 1 und 2 zugelassen.
Der Magnus-Einhängeverbinder wird zur Herstellung von Knotenverbindungen im Holzbau verwendet. Diese Verbindung besticht insbesondere dadurch, dass sie sich komplett vorfertigen lässt, was wiederum zu minimalen Montagezeiten auf der Baustelle führt. Der Verbinder besteht aus zwei unterschiedlichen Bauteilen, Holzbauschrauben und Fixierschrauben. Die beiden Einzelteile des Magnus werden mithilfe der Holzbauschrauben an den jeweiligen Bauteilen befestigt und anschließend zwangsfrei und reibungslos ineinander geschoben. Mittels Fixierschrauben werden die beiden Bauteile gegeneinander verspannt. Hierdurch wird ein unbeabsichtigtes Lösen der Verbindung effektiv vermieden. Durch den Magnus erstellte Holz-Verbindungen sind in fünf Richtungen mit hohen, geprüften Werten statisch belastbar. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden.
Montageanleitung
- Nicht sichtbarer (eingefräster) Haupt-/ Nebenträger Anschluss
Den Anschlag der Fräs- und Montagelehre auf die gewünschte Größe des Magnus-Einhängeverbinders einstellen, die Fräs- und Montagelehre auflegen, verschrauben und mit dementsprechenden Nutfräser die Taschenfräsung herstellen. - Anschließend wird der Magnus in die Ausfräsung eingesetzt und mithilfe der mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der zweite Teil des Magnus-Einhängeverbinders verschraubt. Die Vormontage ist nun beendet und das anzuschließende Bauteil wird eingehängt.
- Abschließend werden die Fixierschrauben in den Magnus gesetzt. Hierdurch wird der Magnus-Einhängeverbinder, falls notwendig, zusammengezogen und die Lagesicherung der Knotenverbindung somit gewährleistet. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.
*1 Verbinder besteht aus 2 Einzelteilen
Magnus L
Aluminium-Holzverbinder für Haupt-Nebenträger-Anschlüsse
Nur für von freier Bewitterung geschützte Holzkonstruktionen in Nutzungsklasse 1 und 2 zugelassen.
Der Magnus-Einhängeverbinder wird zur Herstellung von Knotenverbindungen im Holzbau verwendet. Diese Verbindung besticht insbesondere dadurch, dass sie sich komplett vorfertigen lässt, was wiederum zu minimalen Montagezeiten auf der Baustelle führt. Der Verbinder besteht aus zwei unterschiedlichen Bauteilen, Holzbauschrauben und Fixierschrauben. Die beiden Einzelteile des Magnus werden mithilfe der Holzbauschrauben an den jeweiligen Bauteilen befestigt und anschließend zwangsfrei und reibungslos ineinander geschoben. Mittels Fixierschrauben werden die beiden Bauteile gegeneinander verspannt. Hierdurch wird ein unbeabsichtigtes Lösen der Verbindung effektiv vermieden. Durch den Magnus erstellte Holz-Verbindungen sind in fünf Richtungen mit hohen, geprüften Werten statisch belastbar. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden.
Montageanleitung
Nicht sichtbarer (eingefräster) Haupt-/ Nebenträger Anschluss
- Den Anschlag der Fräs- und Montagelehre auf die gewünschte Größe des Magnus-Einhängeverbinders einstellen, die Fräs- und Montagelehre auflegen, verschrauben und mit dementsprechenden Nutfräser die Taschenfräsung herstellen.
- Anschließend wird der Magnus in die Ausfräsung eingesetzt und mithilfe der mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der zweite Teil des Magnus-Einhängeverbinders verschraubt. Die Vormontage ist nun beendet und das anzuschließende Bauteil wird eingehängt.
- Abschließend werden die Fixierschrauben in den Magnus gesetzt. Hierdurch wird der Magnus-Einhängeverbinder, falls notwendig, zusammengezogen und die Lagesicherung der Knotenverbindung somit gewährleistet. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.
*1 Verbinder besteht aus 2 Einzelteilen
Taurus 45°
Der Taurus 45° ist für die Befestigung von Metallzuglaschen speziell im Holzbau konzipiert. Eine kraftschlüssige Verbindung wird erzeugt, wenn der Schraubenkopf mit gesamtem Umfang am Material anliegt. Damit ein Herausrutschen des Taurus vermieden wird, werden in den Metalllaschen einfache Rundlöcher gebohrt/gefräst oder gelasert.
Der Taurus sorgt dafür, dass Schrauben in einer 45°-Neigung verschraubt werden können, wodurch eine schnelle und unkomplizierte Übertragbarkeit der Zugkräfte gewährleistet wird. Kompatibel ist der Taurus 45° mit Senkkopf-Vollgewindeschrauben, die einen Durchmesser von Ø 6,5 mm, Ø 8 mm und Ø 10 mm besitzen.
Material
- Stahlguss verzinkt S235
- Frei von Chrom(VI)-Oxid
- Gute Beständigkeit gegen mechanische Beanspruchung
Vorteile
- 45°-Verschraubungen zur idealen Aufnahme von Zugkräften
- Große Auflagefläche verhindert ein Durchziehen des Senkkopfes
- Unkomplizierte und schnelle Montage für eine kraftschlüssige Verbindung
- Für Senkkopf-Vollgewindeschrauben mit Ø 6,5 mm, Ø 8 und Ø 10 mm geeignet
Einsatzmöglichkeiten
- Befestigung von Metallzuglaschen auf Holz mit KonstruX-Schrauben in einem Schraubwinkel von 45°
- Bedingt korrosionsbeständig und einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995 (Eurocode 5)

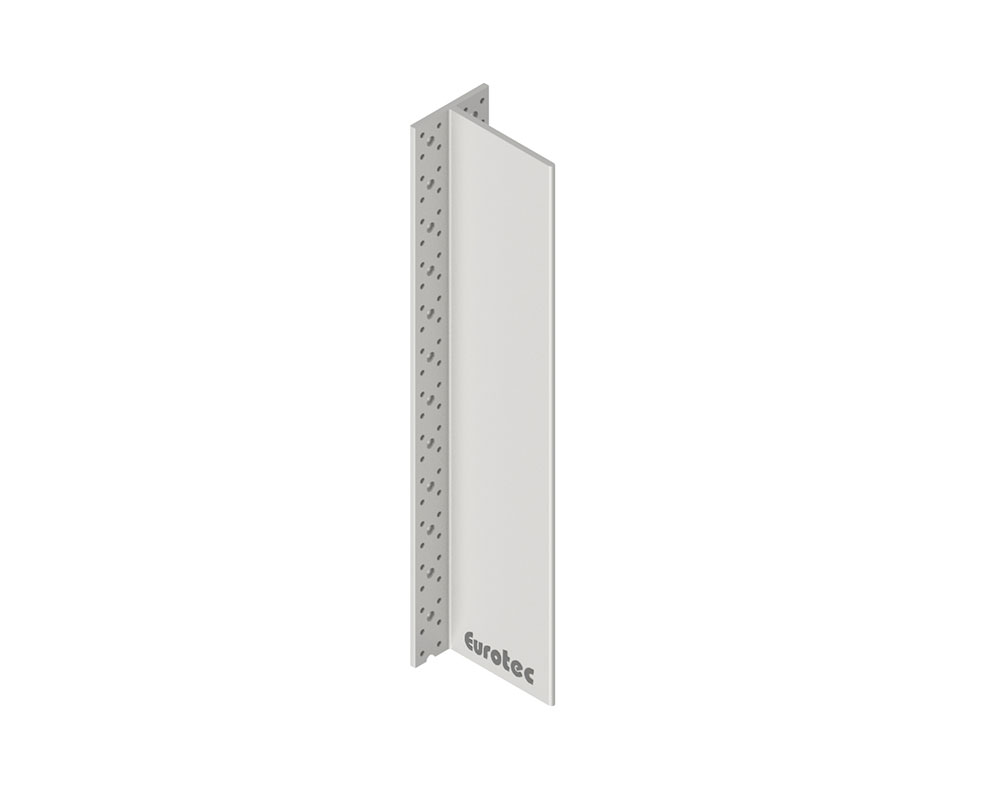

T-Profil
Für nicht sichtbare Verbindungen aus Aluminium
Anwendung
- Ohne Vorbohren mit dem selbstbohrenden EST-Stabdübel Ø 7,5
- Lochmuster für die Winkelbschlagschraube 5,0 x 50 mm
- Rock-Betonschraube Ø 7,5 für den Holz/Beton-Anschluss
Einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995
Beschreibung
Das T-Profil von Eurotec ist ein verdeckter Holz-Verbinder aus Aluminium für die Anwendung im Innen- sowie im Außenbereich. Geeignet in der Geometrie für rechtwinklige sowie geneigte Verbindungen einzelner Balkenträger im Holz/Holz- und Holz/Beton-Bereich. Kombinierbar mit unserem Stabdübel der selbstbohrend durch das T-Profil eingeschraubt wird.
EST Stabdübel
Der selbstbohrende EST Stabdübel von Eurotec ist eine Doppelgewindeschraube mit innovativem Arrowdrill (Pfeilbohrer) und einer speziell entwickelten spanabführenden Nut. Eignet sich ideal für nicht sichtbare Verbindungen in Kombination mit unserem T-Profil. Die Doppelgewindeschraube verfügt über einen Zylinderkopf mit integriertem TX-Antrieb. Die spezielle Geometrie des Pfeilbohrers sorgt für eine geringere Spaltwirkung beim Einschrauben. Eine spanabführende Nut sorgt für optimiertes Einschraubverhalten.
Material
- Gehärteter Kohlenstoffstahl + galvanisch blau verzinkt
- Korrosionsbeständig
- Einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995
- Gute Beständigkeit gegen mechanische Beanspruchung
Vorteile
- Kein Vorbohren erforderlich
- Mit innovativem Arrowdrill (Pfeilbohrer)
- Kein Schlagen der Schrauben beim Einschrauben durch TX-Antrieb
- Optimale Spanabführende Nut im Gewinde
- Geeignet für Holz und Aluminium
Druckplatte Highload
Material
- Baustahl S355 Verzinkt
Vorteile
- Ideal zur Verankerung von Brettsperrholzelementen (CLT)
- Zur Montage in Beton, Holz und Stahl
Hinweis
- Die Druckplatte HighLoad darf nur in Kombination mit dem Zuganker HighLoad (Art.-Nr.: 954114) verwendet werden.
Anwendungshinweise
Um das Bohrloch anzuzeichnen, wird er HighLoad Zuganker im Fußbodenbereich auf die Beplankung aufgelegt. Nachdem der Zuganker zur Seite gelegt wurde, um das Loch zu Bohren und zu säubern, wird mit Hilfe des Injektionsmörtels die Ankerstange eingeklebt. Nun folgt die Platzierung des Zugankers inkl. Druckplatte, indem man ihn mit Winkelbeschlagsschrauben oder Ankernägeln am Stiel oder Holzelement befestigt. Zuletzt folgt das Aufschrauben der Mutter mit dem entsprechenden Drehmoment auf die Ankerstange. Durch die Verbindung werden Zug-, Sog- und Schubkräfte sicher über die Schrauben in den Zuganker und über einen Dübel in die Bodenplatte geleitet.
Rand- und Achsabstände nach EC5 sowie die Aushärtezeit und Anzugsdrehmoment des Betonankers sind einzuhalten.

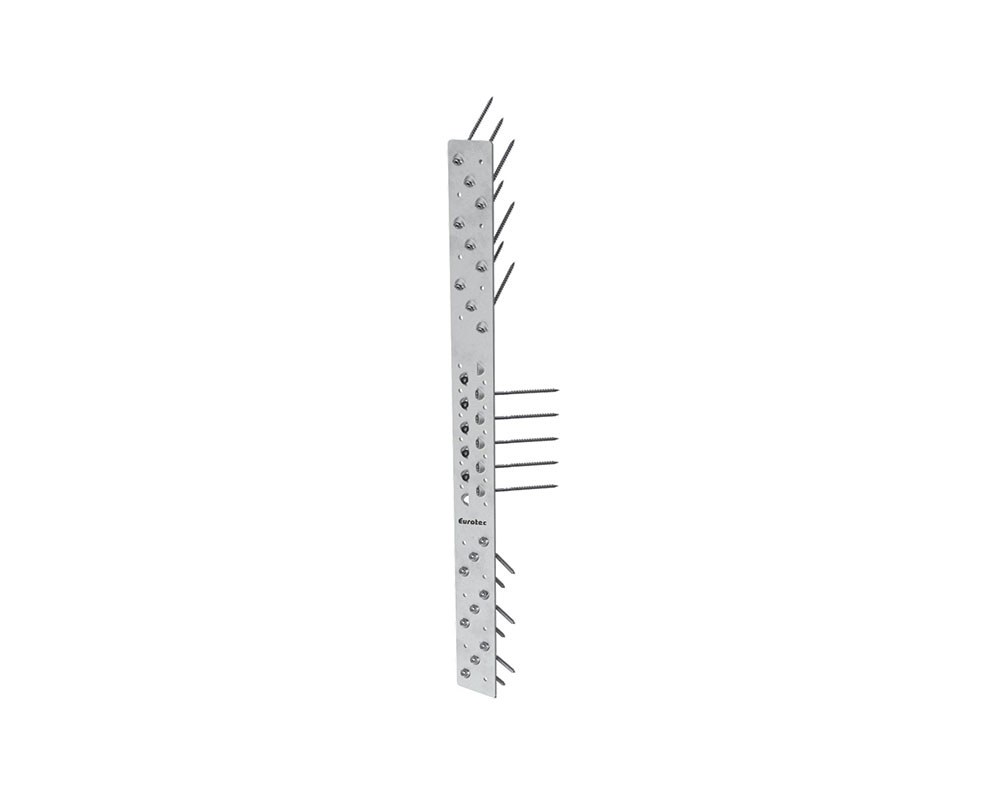

Zuglasche HH60/HH70
Für den modernen Holzbau entwickelte Laschen zur Aufnahme von Zugkräften sowie Zug- und Scherkräften
Vorteile
- Viele verschiedene Einsatzbereiche
- Zur Montage in Holz und Holz
- Sehr hohe Schertragfähigkeit dank neuem Befestigungskonzept
- Weniger Verbinder erforderlich
Anwendungshinweise
Die Verankerung im Holz erfolgt durch Senkkopfschrauben 5 x 120 mm in einem Winkel von 45°. Dank den speziell hierfür vorgesehenen Löchern welche auch als Schraubenführung dienen entsteht eine kraftschlüssige Verbindung zwischen Schraubenkopf und Zuglasche. Bei der Zuglasche HB70 sind jeweils 2 Löcher Ø 5 mm zur 90° Verschraubung vorgesehen. Die Verankerung im Beton erfolgt durch die hierfür vorgesehenen Löcher (Ø 14 mm) mit unserer Rock-Betonschraube oder Bolzenanker.
Eine detaillierte Montageanleitung finden Sie in den entsprechenden Produktdatenblättern.
Zuglasche HB60/HB70
Für den modernen Holzbau entwickelte Laschen zur Aufnahme von Zugkräften sowie Zug- und Scherkräften
Vorteile
- Viele verschiedene Einsatzbereiche
- Zur Montage in Holz und Beton
- Sehr hohe Schertragfähigkeit dank neuem Befestigungskonzept
- Weniger Verbinder erforderlich
Anwendungshinweise
Die Verankerung im Holz erfolgt durch Senkkopfschrauben 5 x 120 mm in einem Winkel von 45°. Dank den speziell hierfür vorgesehenen Löchern welche auch als Schraubenführung dienen entsteht eine kraftschlüssige Verbindung zwischen Schraubenkopf und Zuglasche. Bei der Zuglasche HB70 sind jeweils 2 Löcher Ø 5 mm zur 90° Verschraubung vorgesehen. Die Verankerung im Beton erfolgt durch die hierfür vorgesehenen Löcher (Ø 14 mm) mit unserer Rock-Betonschraube oder Bolzenanker.
Eine detaillierte Montageanleitung finden Sie in den entsprechenden Produktdatenblättern.
Zuglasche HighLoad
Die Zuglaschen HighLoad von Eurotec sind speziell für Zugbelastungen bei Holz-Holz-Verbindungen konzipiert. Sie eignen sich besonders gut für die Konstruktion von mehrgeschossigen CLT-Gebäuden mit Bodenplattenstärken von bis zu 240 mm. Mit ihrer optimierten Geometrie sind sie für drei verschiedene Laststufen ausgelegt und weisen eine charakteristische Zugtragfähigkeit von bis zu 200 kN auf. Um diese Werte zu erreichen, ist die Befestigung der Zuglaschen mit den Winkelbeschlagschrauben Strong von Eurotec erforderlich (siehe Tabelle Zugtragfähigkeit F1 im Produktdatenblatt). Diese Kombination gewährleistet eine sichere Verbindung und trägt dazu bei, die hohen Belastungsanforderungen in Bauprojekten zu erfüllen.
Einsatzmöglichkeiten
- Bedingt korrosionsbeständig und einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995 (Eurocode 5)
- Für Zugbelastungen von bis zu 200 kN
- Zu kombinieren mit Winkelbeschlagschraube Strong
Material
- S355 Kohlenstoffstahl + galvanisch verzinkt
Scherwinkel

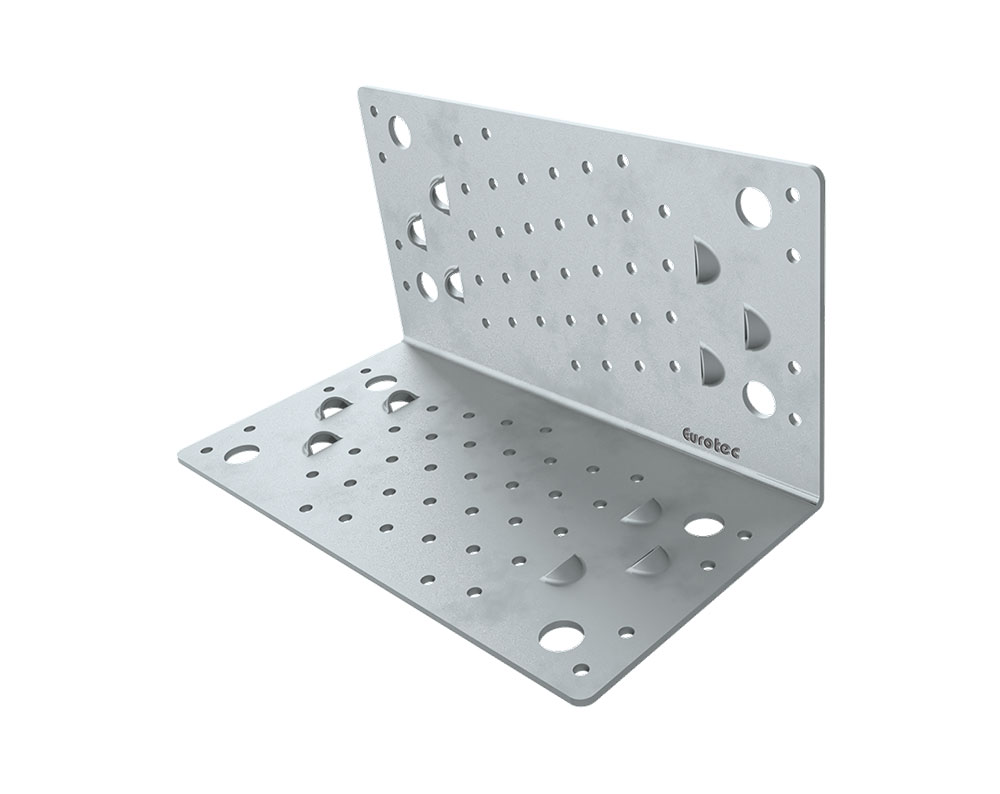

Dank verschiedener Löcher für die Verankerung in Holz sowie in Beton, findet unser Scherwinkel seinen Einsatzbereich im Holzrahmen- und im Massivholzbau.
Material
- Baustahl S250 Verzinkt
Vorteile
- Viele verschiedene Einsatzbereiche
- Zur Montage in Holz und Beton
- Sehr hohe Schertragfähigkeit dank neuem Befestigungskonzept
- Weniger Verbinder erforderlich
- Bei einer Verankerung am Betonbauteil muss der Scherwinkel durch die Druckplatte Scherwinkel (Art.-Nr.: 954111) ergänzt werden.
Anwendungshinweise
Zur Verankerung im Holz sind pro Schenkel 6 Schrägverschraubungslöcher und 41 Löcher die wahlweise für Winkelbeschlagschrauben (WBS) oder Ankernägel vorgesehen sind.
Je nach Anwendungsfall haben wir zwei zusätzliche Teilausnutzungen der Befestigungslöcher vorgesehen, welche ebenfalls als typenstatische Berechnung zur Verfügung stehen.
Die Verankerung im Beton erfolgt durch die hierfür vorgesehenen Löcher (Ø 14 mm) mit unserer Rock-Betonschraube Ø 12,5 mm oder Bolzenankern Ø 12 mm.
Scherwinkel HH flach
Mithilfe des Scherwinkels HH flach können im modernen Holzbau Scherkräfte aufgenommen werden. Die geringe Höhe ermöglicht eine Anwendung im Holzrahmenbau.
Material
- S250 Verzinkt
- Materialstärke: 3 mm
Vorteile
- Zur Montage auf Holz
- Neues Befestigungskonzept ermöglicht sehr hohe Schertragfähigkeit
- Wenige Verbinder erforderlich
- Aufnahme besonders hoher Zugkräfte mit der KonstruX-Schraube möglich
Zulassung
- Europäische Technische Bewertung ETA-19/0020
Druckplatte Schwerwinkel HB flach
Eigenschaften
- Materialstärke: 12 mm
- Zur Montage auf Beton
- Sehr hohe Schertragfähigkeit dank innovativem Befestigungskonzept
Material
- S235 Verzinkt
Hinweis: Darf nur in Kombination mit dem Scherwinkel HB flach verwendet werden. Der Scherwinkel HB flach ist nicht im Lieferumfang enthalten.

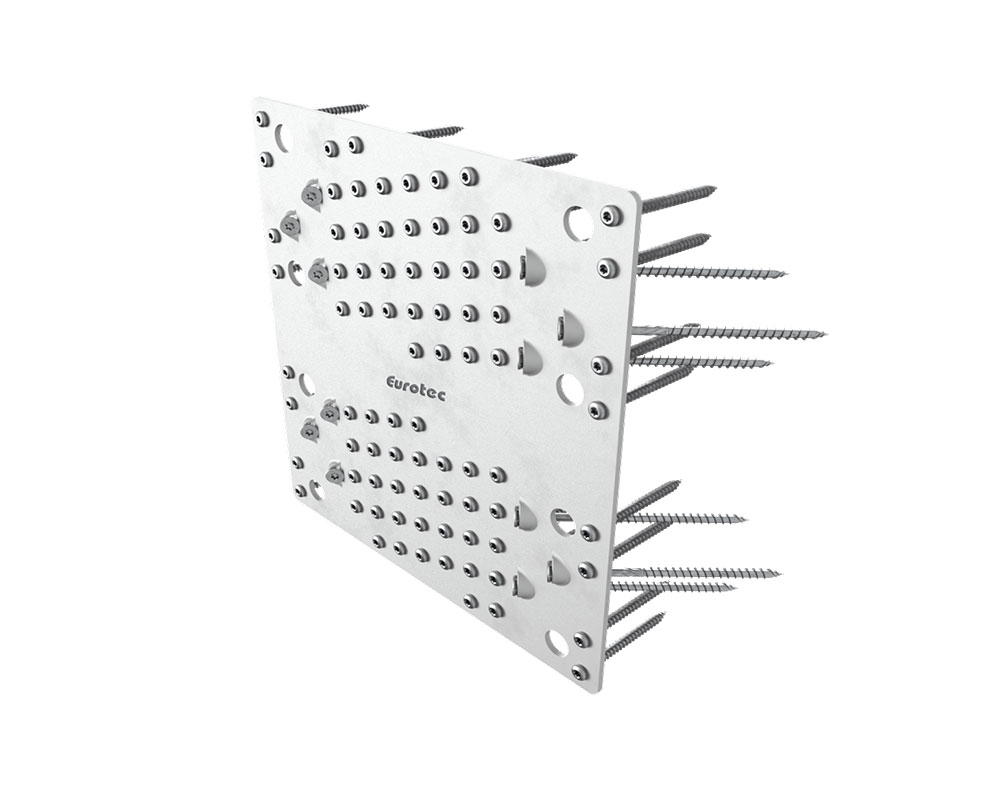

Scherplatte
Die Scherplatte ist ein Plattenverbinder zur Aufnahme von Scherkräften, der speziell für den modernen Holzbau entwickelt wurde. Durch verschiedene Löcher zur Verankerung in Holz und Beton wird unsere Scherplatte im Holzrahmen- und Massivholzbau eingesetzt.
Material
- Verzinkter S250-Baustahl
Vorteile
- Viele verschiedene Einsatzbereiche
- Zur Montage in Holz und Beton
- Sehr hohe Schertragfähigkeit dank neuem Befestigungskonzept
- Weniger Verbinder erforderlich
Anwendungshinweise
Zur Verankerung im Holz sind pro Schenkel 6 Schrägverschraubungslöcher und 41 Löcher die wahlweise für Winkelbeschlagschrauben (WBS) oder Ankernägel vorgesehen sind.
Je nach Anwendungsfall haben wir zwei zusätzliche Teilausnutzungen der Befestigungslöcher vorgesehen, welche ebenfalls als typenstatische Berechnung zur Verfügung stehen.
Die Verankerung im Beton erfolgt durch die hierfür vorgesehenen Löcher (Ø 14 mm) mit unserer Rock-Betonschraube Ø 12,5 mm oder Bolzenankern Ø 12 mm.

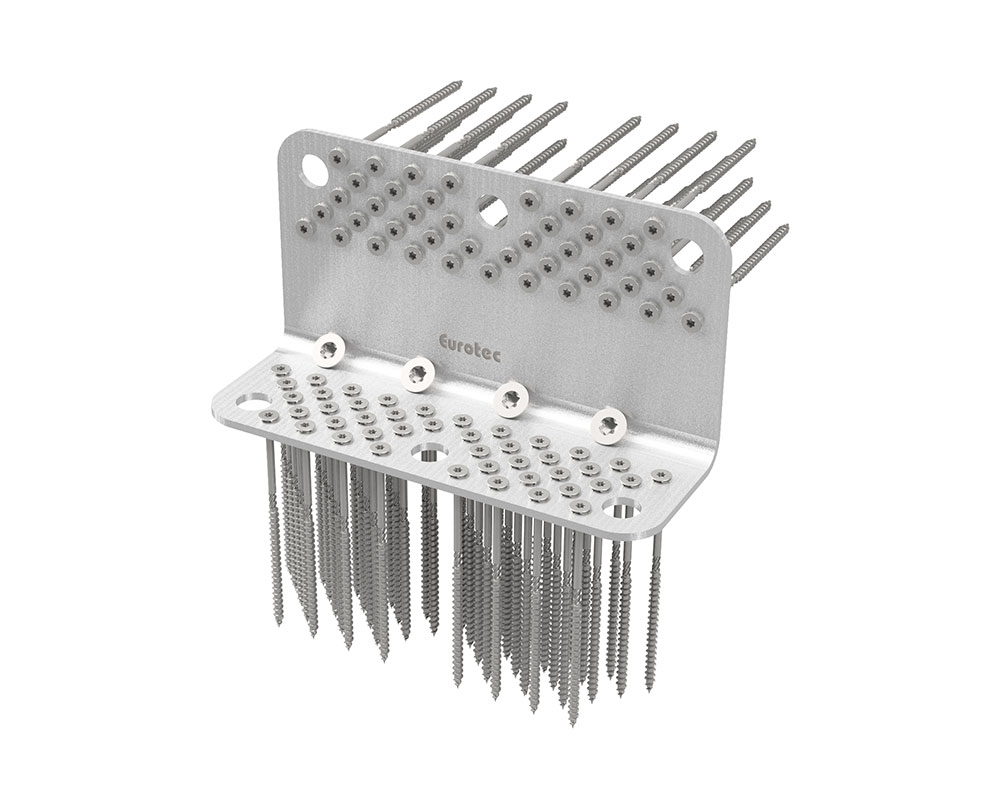

Systemwinkel CLT
Für die Anwendung im Massivholzbau ist der Eurotec Systemwinkel CLT das ideale Produkt. Der Anwendungsbereich beschränkt sich auf die Verwendung von Cross-Laminated Timber (kurz: CLT). Die massive Ausführung des Systemwinkels CLT ermöglicht eine hohe Kraftübertragung. Obendrein können komplexe Verbindungen geschaffen werden. Dafür kann der Systemwinkel CLT mit unserem IdeeFix kombiniert werden.
Vorteile
- Hohe Lastaufnahme
- Vielfältig einsetzbar
- SK04 kompatibel
