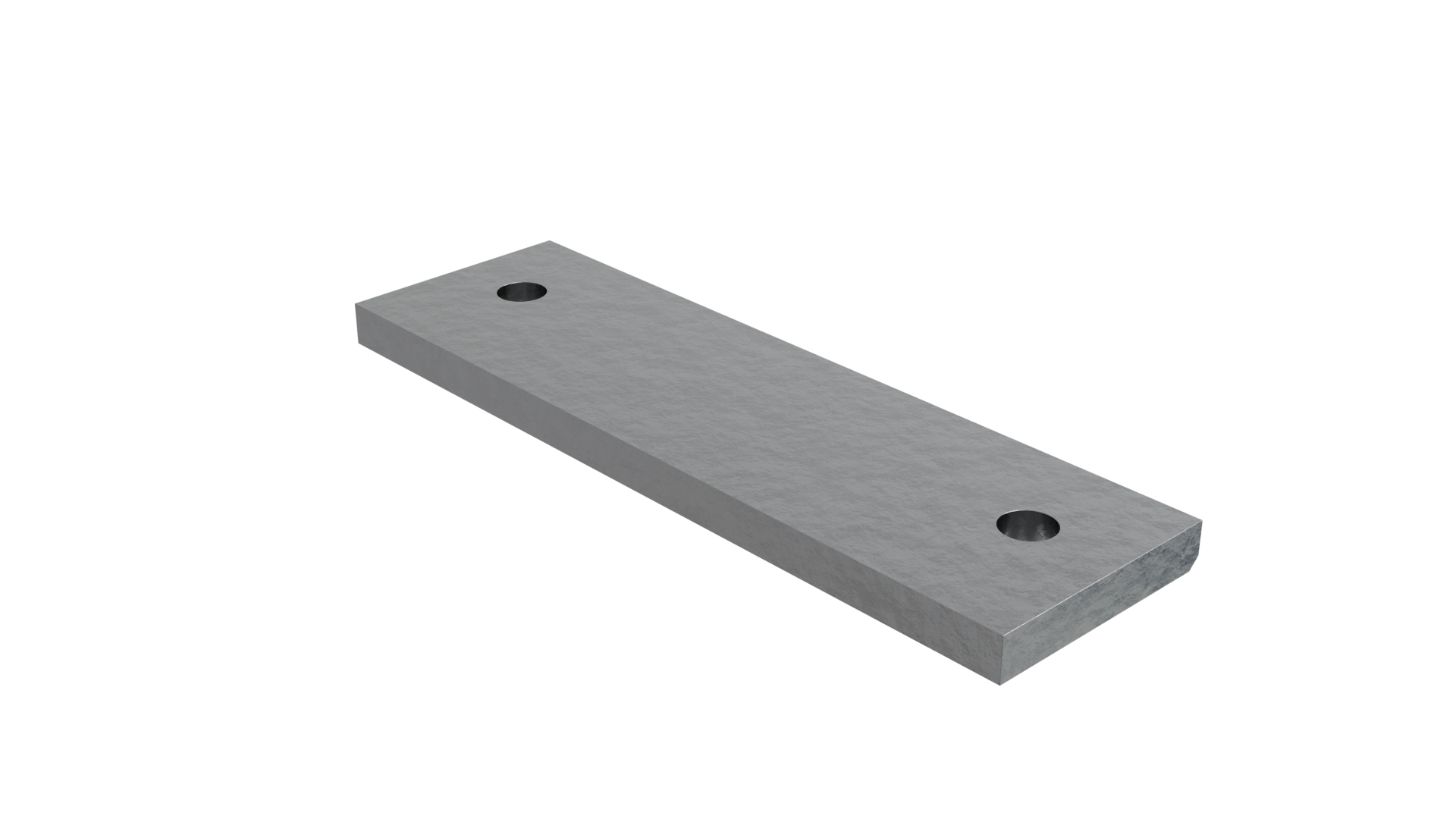

Druckplatte Scherwinkel
Bei einer Verankerung am Betonbauteil muss der Scherwinkel durch die Druckplatte Scherwinkel ergänzt werden. In Kombination mit der Druckplatte können bei einer Befestigung im Beton zusätzlich Zugkräfte aufgenommen werden.
Anmelden
Zubehör

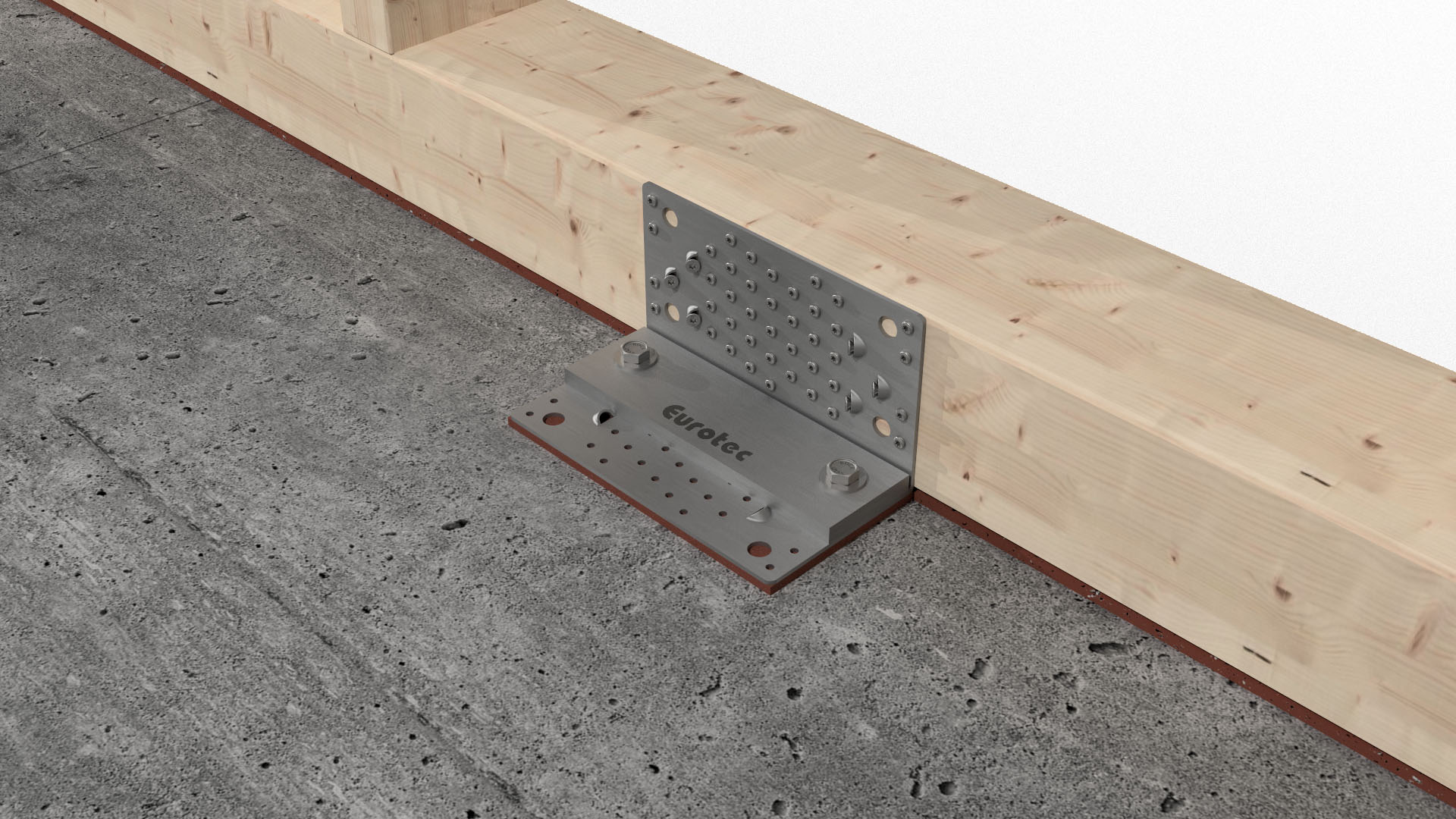

Scherwinkel
Dank verschiedener Löcher für die Verankerung in Holz sowie in Beton, findet unser Scherwinkel seinen Einsatzbereich im Holzrahmen- und im Massivholzbau.
Material
- Baustahl S250 Verzinkt
Vorteile
- Viele verschiedene Einsatzbereiche
- Zur Montage in Holz und Beton
- Sehr hohe Schertragfähigkeit dank neuem Befestigungskonzept
- Weniger Verbinder erforderlich
- Bei einer Verankerung am Betonbauteil muss der Scherwinkel durch die Druckplatte Scherwinkel (Art.-Nr.: 954111) ergänzt werden.
Anwendungshinweise
Zur Verankerung im Holz sind pro Schenkel 6 Schrägverschraubungslöcher und 41 Löcher die wahlweise für Winkelbeschlagschrauben (WBS) oder Ankernägel vorgesehen sind.
Je nach Anwendungsfall haben wir zwei zusätzliche Teilausnutzungen der Befestigungslöcher vorgesehen, welche ebenfalls als typenstatische Berechnung zur Verfügung stehen.
Die Verankerung im Beton erfolgt durch die hierfür vorgesehenen Löcher (Ø 14 mm) mit unserer Rock-Betonschraube Ø 12,5 mm oder Bolzenankern Ø 12 mm.
