Terrassenkonstruktionen sind durch Queraussteifungen gegen ein mögliches Verrutschen der Unterkonstruktion zu sichern. Die Queraussteifungen erfolgen durch Teilstücke des Alu-Systemprofil EVO und sind mithilfe der Eckverbinder EVO an den Hauptträgern zu befestigen. Wir empfehlen, alle 150 cm eine Queraussteifung zu setzen.

*inkl. 40 Schrauben
** inkl. 800 Schrauben

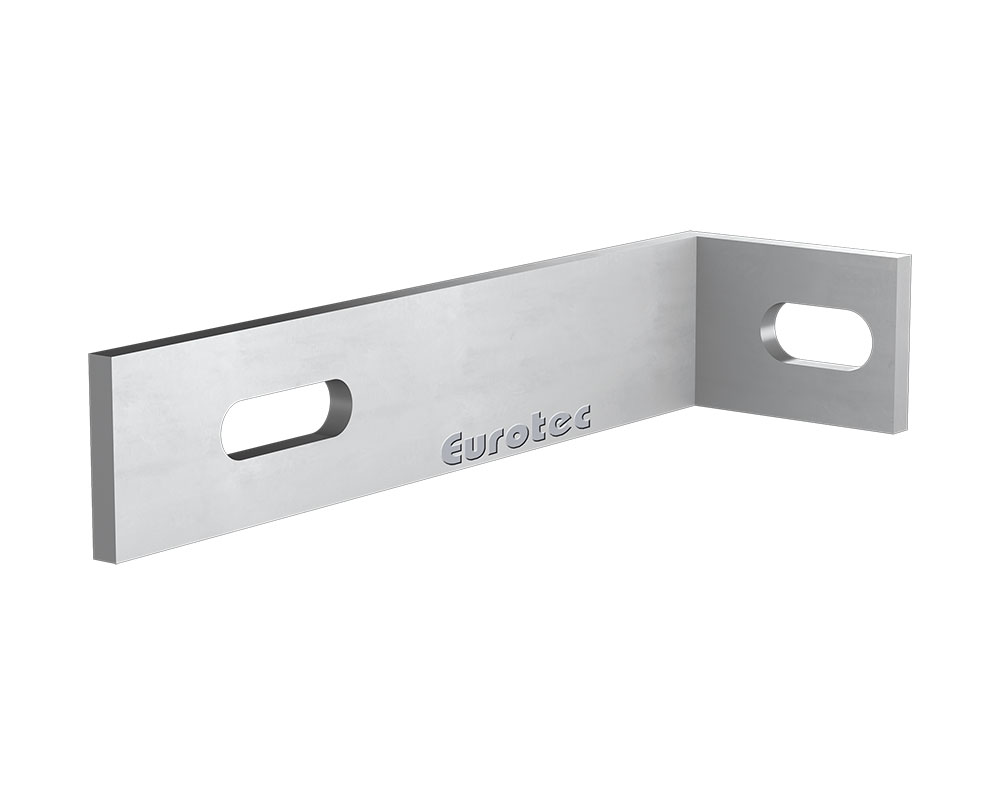

Der Wandanschlusswinkel EVO eignet sich hervorragend als Lagesicherung für eine Terrassenunterkonstruktion aus Aluminium. Der Winkel dient zur direkten Befestigung des Alu-Systemprofiles EVO an der Wand. Pro Alu-Profil werden zwei Wandanschlusswinkel EVO benötigt. Durch die vorhandenen Langlöcher am Wandanschlusswinkel kann sich die Unterkonstruktion problemlos ausdehnen, wodurch ein Verrutschen der Unterkonstruktion vermieden wird.

Eigenschaften:

• Langlochdurchmesser: 6 mm bzw. 7 mm
• Langlochlänge: 15 mm
• Materialstärke: 3 mm

*Die Lieferung erfolgt mit 1 Bohrschraube pro Wandanschlusswinkel für die Befestigung am Alu-Systemprofil EVO.

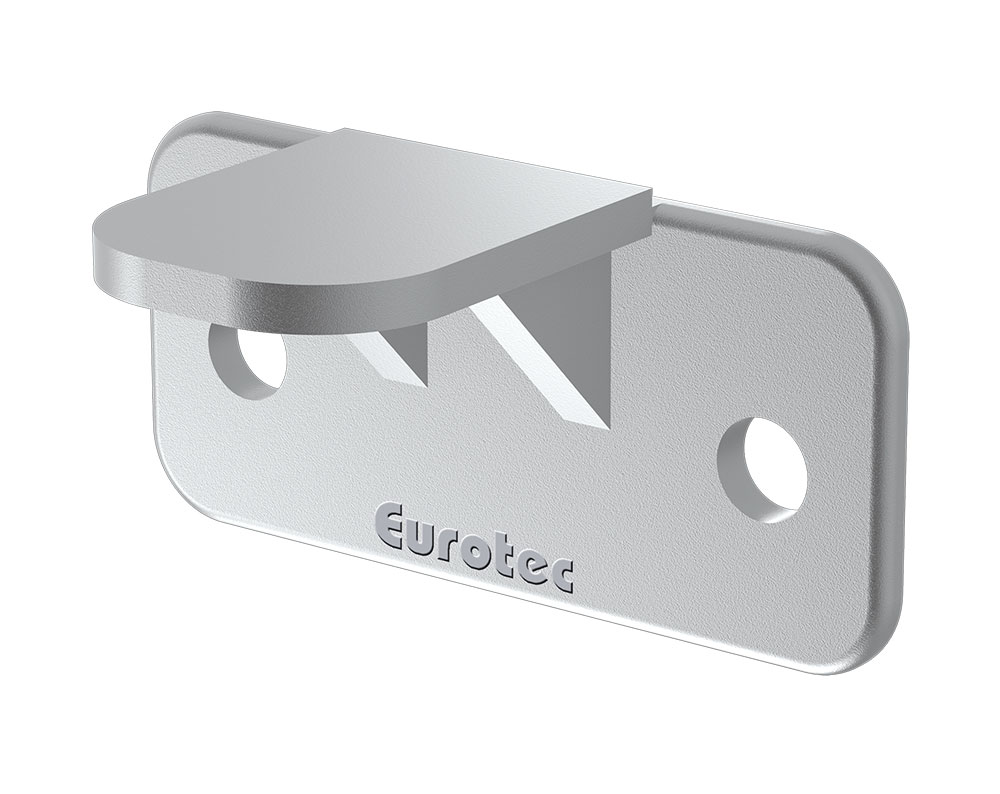

Die Lagesicherung EVO dient als einfache und unkomplizierte Lösung, um die Eurotec Alu-Systemprofile EVO miteinander zu verbinden. Durch die Lagesicherung EVO können die Alu-Profile mit einem Radius zwischen 30° und 90° miteinander verbunden werden.

Vorteile

• Materialstärke: 2,5 mm
• Flexibel einsetzbar
• Korrosionsbeständig
• Einfache Handhabung

* Lieferung erfolgt inkl. 30 Schrauben

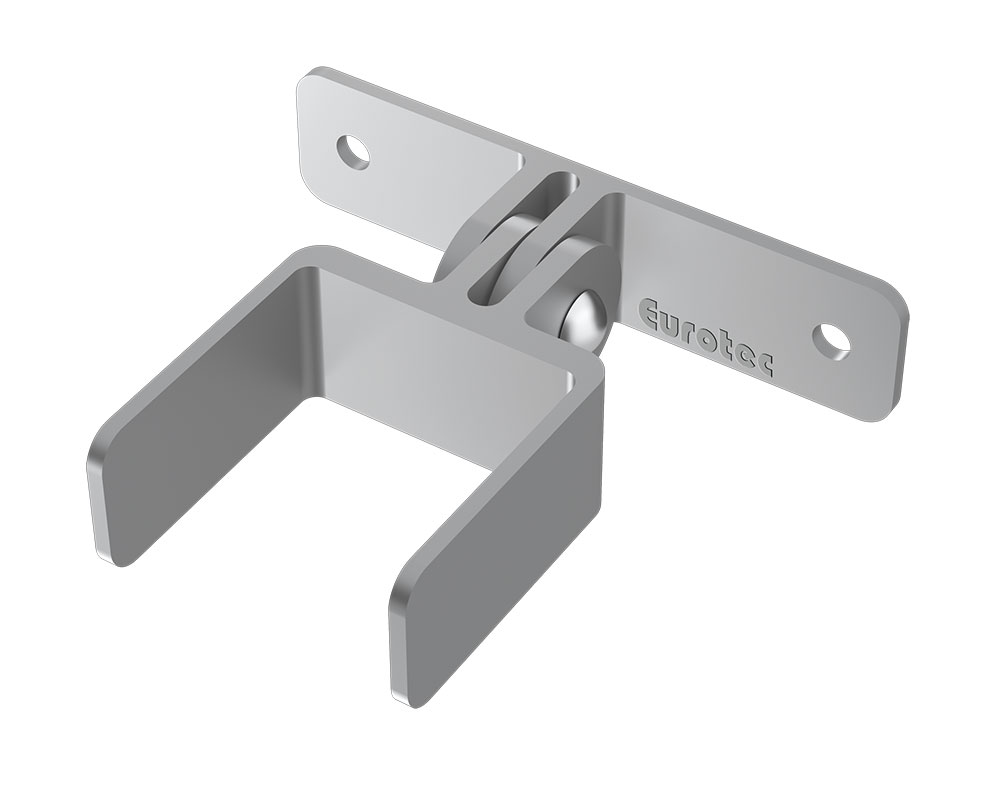

Die Gelenke EVO werden zur Verbindung der Alu- Systemprofile EVO verwendet. Die Gelenke sind auf beiden Seiten frei drehbar und können in der Terrassenunterkonstruktion für Winkel bis zu 90° verwendet werden.

Vorteile

• Frei drehbares Gelenk
• Für Winkel bis zu 90°
• Individuelle Positionierung im Systemprofil EVO

* Zur Befestigung empfehlen wir Eurotec Bohrschraube Bighty PH. Diese sind nicht im Lieferumfang enthalten.

Die Gelenke EVO werden zur Verbindung der Alu- Systemprofile EVO verwendet. Die Gelenke sind auf beiden Seiten frei drehbar und können in der Terrassenunterkonstruktion für Winkel bis zu 180° verwendet werden.

Vorteile

• Frei drehbares Gelenk
• Für Winkel bis zu 180°
• Individuelle Positionierung im Systemprofil EVO

* Zur Befestigung empfehlen wir Eurotec Bohrschraube Bighty PH. Diese sind nicht im Lieferumfang enthalten.

• Speziell für die Verstellfüße PRO mit Click-Adapter 40 entwickelt
• Universell auch mit vielen anderen Befestigungs-Clips verwendbar (Schrauben-Ø 4,2 mm)
• Kann bei niedrigen Aufbauhöhen auch ohne Verstellfuß verwendet werden
• Lagesicherung dank Click-System ohne Schrauben
• Tragfähig, verwindungsfrei, formstabil und gerade
• Schraubkanal vermeidet langwierige Bohrzeiten

Material

• Aluminium

Hinweis: Der Querschnitt in dieser Länge variiert, bitte berücksichtigen Sie das Produktdatenblatt.

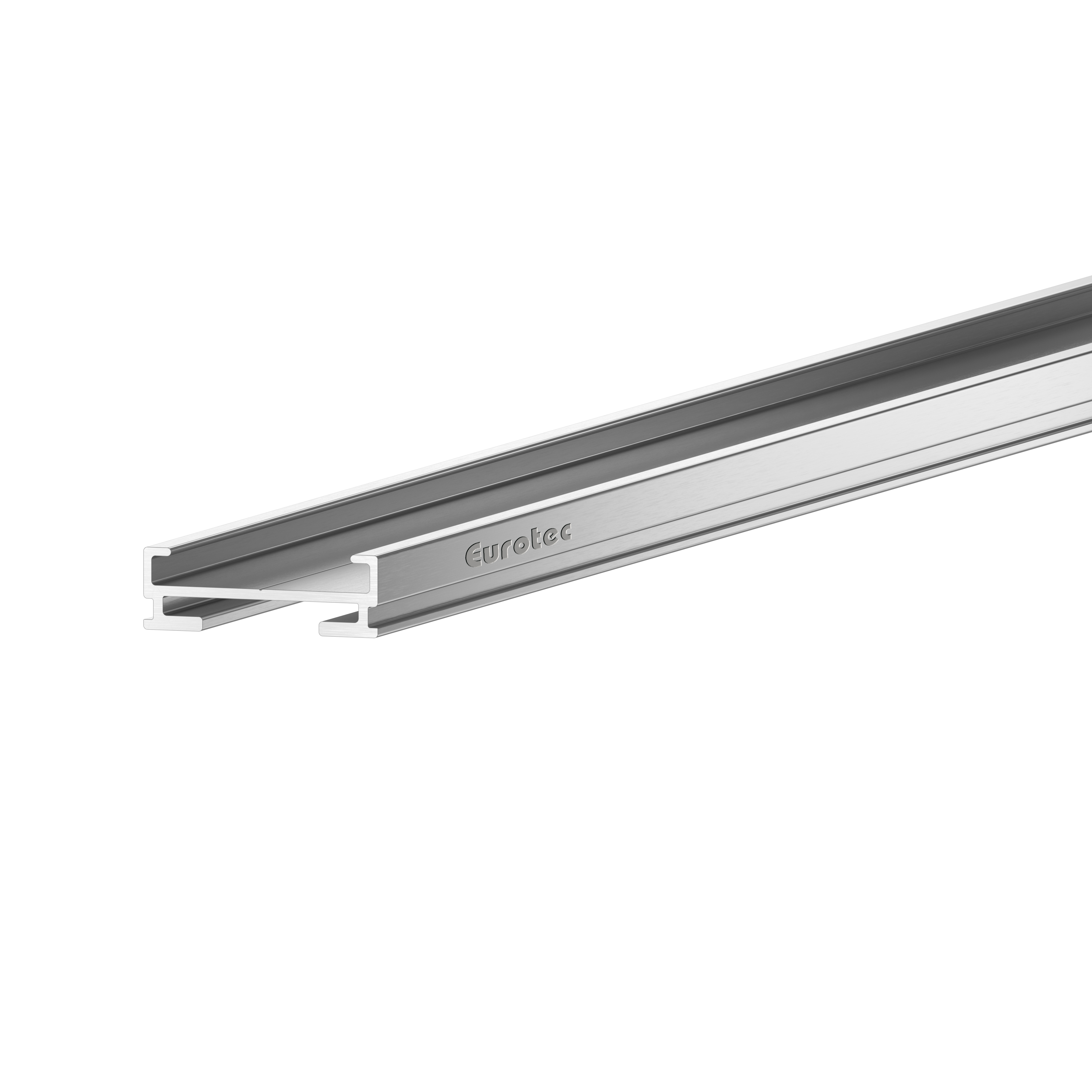

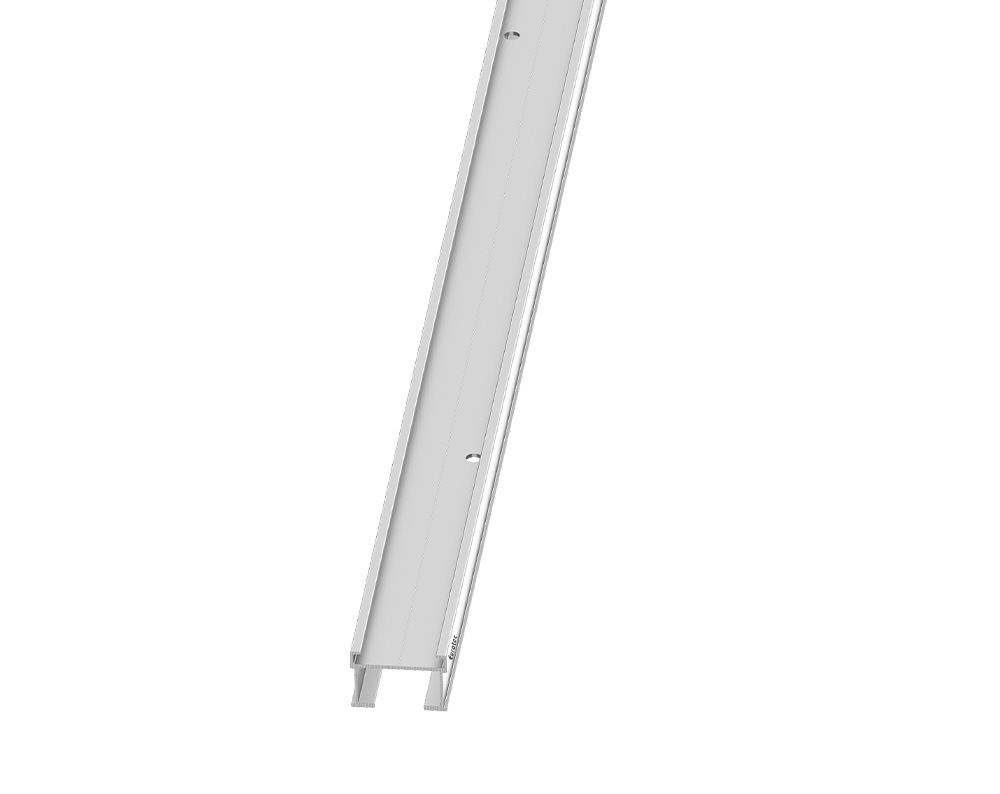

Das Alu-Systemprofil EVO Slim ist mit unseren Verstellfüßen Base- und Profi-Line kombinierbar und somit auch für unser multifunktionelles Verlegesystem Stone-System bestens geeignet. Auch für besonders niedrige Aufbauhöhen ist das Alu-Systemprofil EVO Slim ideal geeignet.

Wichtige Hinweise Bitte beachten Sie die Montagehinweise in unserem Produktdatenblatt. Bei Anwendung des Alu-Systemprofils EVO Slim in Kombination mit dem Systemhalter Twin, muss unbedingt der Hinweis des Systemhalter Twins beachtet werden.

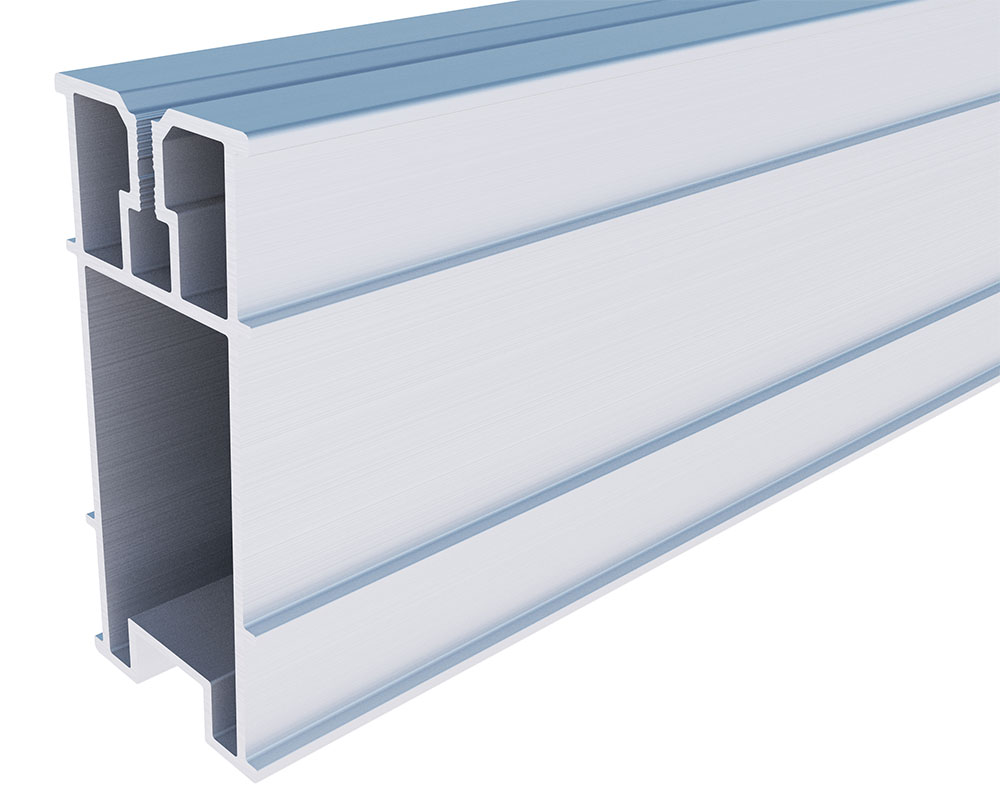

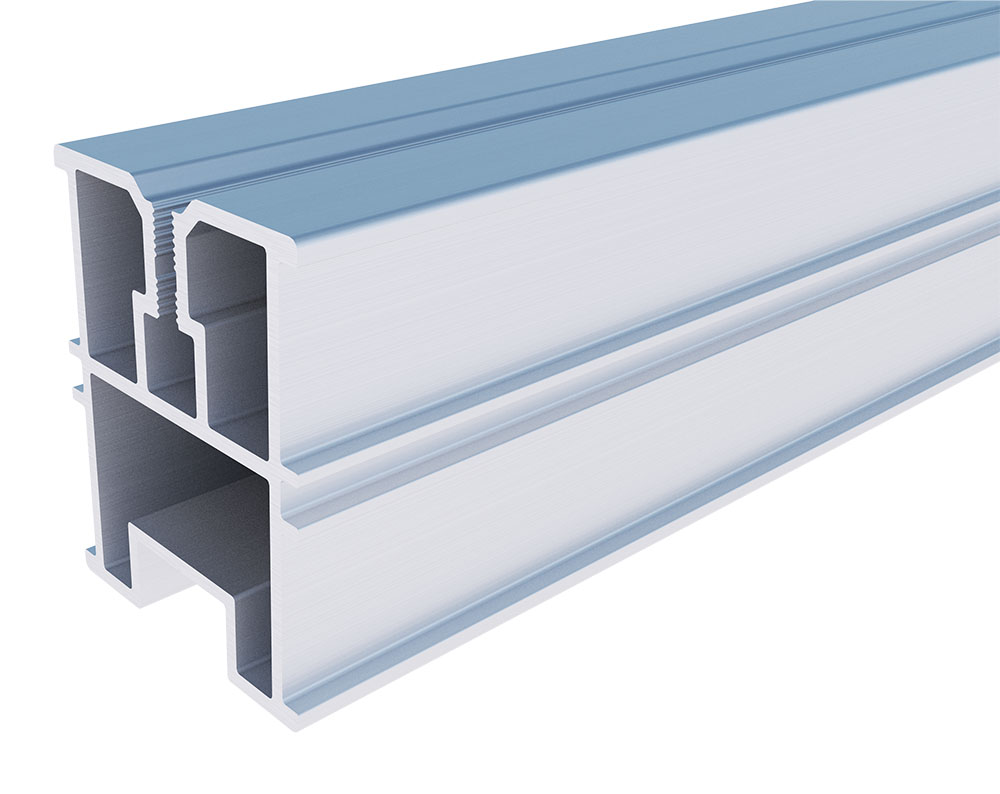

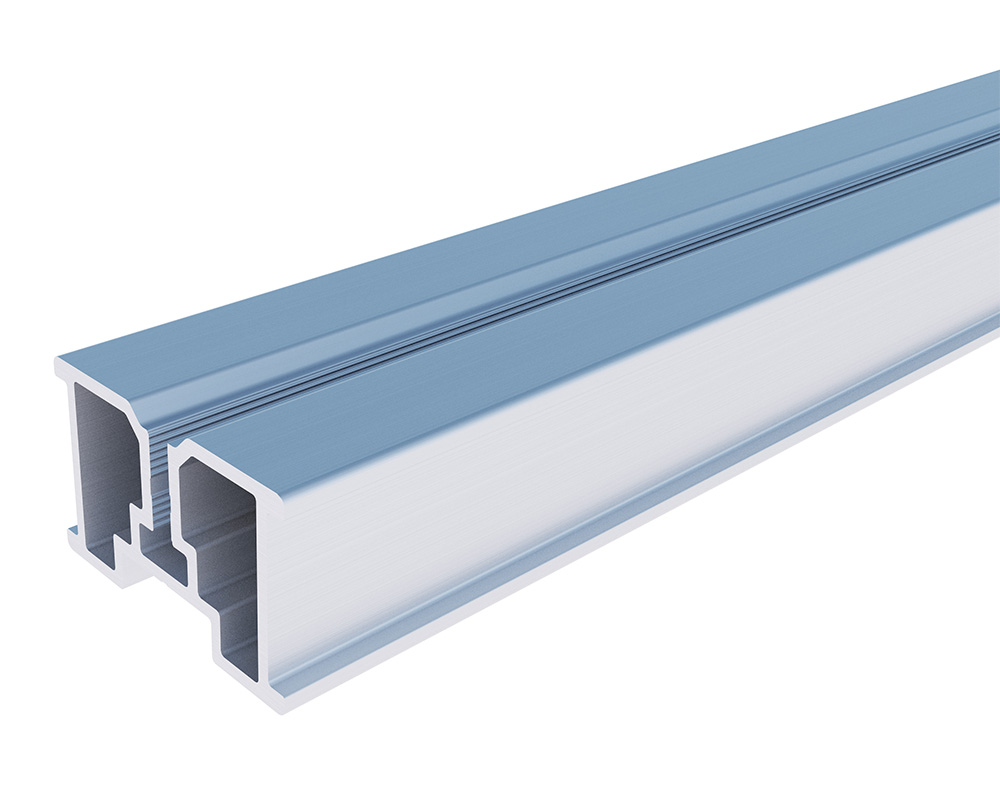

Die TERRA Systemprofile kommen als Aluminium-Unterkonstruktionsprofile für den Terrassenbau zum Einsatz. Passend zu den verschiedenen Ausführungen der Alu-Systemprofile umfasst das Baukastensystem außerdem Winkel- und Profilverbinder sowie flexible Gelenke für eine Verlegung im 90°- und 180°- Rotationswinkel. Auf diese Weise kann mithilfe des Baukastensystems eine stabile und langfristige Terrassenunterkonstruktion geschaffen werden.

Hinweis

Werden die Profile in Kombination mit Produkten zur nicht sichtbaren Dielenbefestigung verwendet, sollten diese mit dem Schraubkanal nach oben gedreht werden.

Möchten Sie die Terrassendielen mit Schraube direkt an den Profilen montieren, drehen Sie das Profil mit der Unterseite nach oben. Auf diese Weise bietet die spezielle Geometrie der Profile der Schraube ausreichend Platz zur Bewegung und mindert somit das Bruchrisiko.

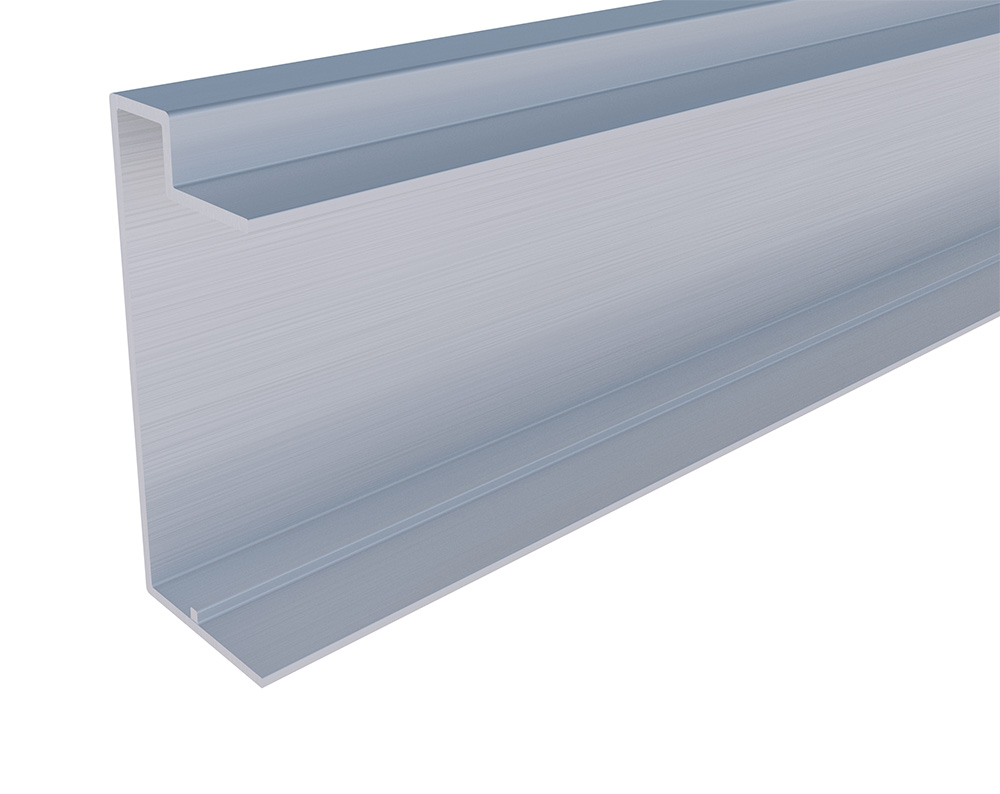

Das TERRA Blendprofil H85 von Eurotec kommt in Kombination mit dem TERRA Alu-Systemprofil H85 zum Einsatz, um einen geschlossenen Rahmen rund um die Terrasse zu bilden. Mithilfe von zwei Systemteilen kann eine ganze Terrassenkonstruktion geschaffen werden.

Vorteile/Eigenschaften

• Sauberes geschlossenes Baukastensystem
• Nur zwei Systemteile für eine ganze Terrassenunterkonstruktion
• Hohe Formstabilität und Ebenheit
• Große Spannweiten möglich
• Geringes Eigengewicht
• Hohe Flexibilität in Gestaltung und Montage
• Hohe Dauerhaftigkeit

Hinweis

Passt ausschließlich zum TERRA Alu-Systemprofil H85.

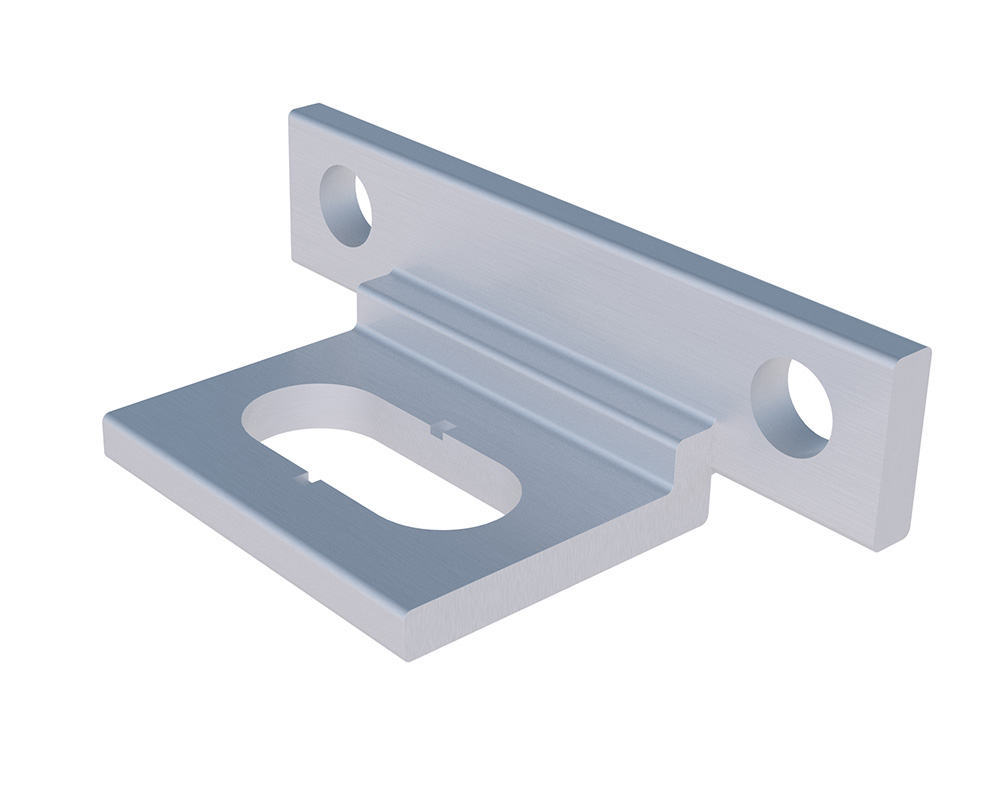

Der TERRA Betonverbinder H15 von Eurotec ist für die direkte Verbindung der TERRA Alu-Systemprofile H15 an Betonboden konzipiert worden. Der TERRA Betonverbinder H15 ist nur mit dem TERRA Alu-Systemprofil H15 kompatibel.

*Lieferung erfolgt inkl. Bohrschrauben.

Bei der Verwendung des TERRA Alu-Systemprofils H85 ist der Einsatz zweier Profilverbinder zu empfehlen.

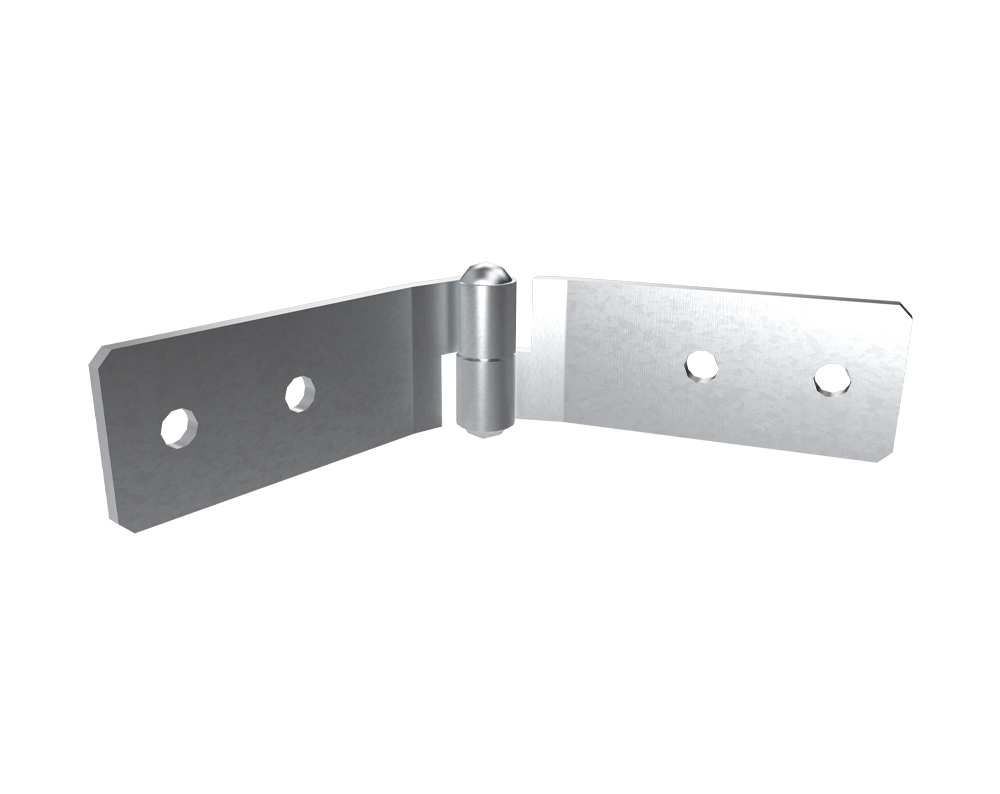

Mithilfe der TERRA Gelenke werden die Alu-Systemprofile optimal miteinander verbunden. Da die Gelenke einseitig frei drehbar sind, können diese individuell an der Profilschiene positioniert werden. Bei dem Bau von Terrassenunterkonstruktionen eignen sich die TERRA Gelenke für Winkel von bis zu 90° bzw. 180°. Der Scharnierverbinder EVO kommt zum Einsatz, um Profile in horizontaler Richtung auszurichten, sodass z. B. Terrassenrundungen hergestellt werden können.

Vorteile/Eigenschaften

• Frei drehbares Gelenk
• Für Winkel bis zu 90° bzw. 180°
• Individuelle Positionierung an der Profilschiene
• Niete besteht aus Edelstahl A2 nach DIN6791

*Lieferung erfolgt inkl. Schrauben.

Mithilfe der TERRA Gelenke werden die Alu-Systemprofile optimal miteinander verbunden. Da die Gelenke einseitig frei drehbar sind, können diese individuell an der Profilschiene positioniert werden. Bei dem Bau von Terrassenunterkonstruktionen eignen sich die TERRA Gelenke für Winkel von bis zu 90° bzw. 180°. Der Scharnierverbinder EVO kommt zum Einsatz, um Profile in horizontaler Richtung auszurichten, sodass z. B. Terrassenrundungen hergestellt werden können.

Vorteile/Eigenschaften

• Frei drehbares Gelenk
• Für Winkel bis zu 90° bzw. 180°
• Individuelle Positionierung an der Profilschiene
• Niete besteht aus Edelstahl A2 nach DIN6791

*Lieferung erfolgt inkl. Schrauben.

Die TERRA Mittelauflage und TERRA Randauflage wurden speziell für die TERRA Alu-Systemprofile entwickelt. Mithilfe dieser lassen sich Beton- und Natursteinplatten leicht auf unseren TERRA Alu-Systemprofilen befestigen.

Vorteile/Eigenschaften

• Zum Aufklicken auf die TERRA Systemprofile
• Damit die Steinplatten im Randbereich nicht verrutschen, ist ein Fixieren der Clips mit einer Profilbohrschraube 4,2 x 35 mm notwendig
• Die Fugenbreite beträgt 4 mm
• Die Fugenstege sind nach Bedarf einzeln abtrennbar

Hinweis

Die TERRA Randauflage dient nur dem Vermeiden von seitlichem Wegrutschen der Steinplatten. Aufgrund der Hebelarmwirkung dient sie nicht als tragfähige Konstruktion gegen mechanische Belastung.

*Lieferung inkl. einer Schraube pro Mittelauflage oder Randauflage.

Die TERRA Mittelauflage und TERRA Randauflage wurden speziell für die TERRA Alu-Systemprofile entwickelt. Mithilfe dieser lassen sich Beton- und Natursteinplatten leicht auf unseren TERRA Alu-Systemprofilen befestigen.

Vorteile/Eigenschaften

• Zum Aufklicken auf die TERRA Systemprofile
• Damit die Steinplatten im Randbereich nicht verrutschen, ist ein Fixieren der Clips mit einer Profilbohrschraube 4,2 x 35 mm notwendig
• Die Fugenbreite beträgt 4 mm
• Die Fugenstege sind nach Bedarf einzeln abtrennbar

*Lieferung erfolgt inkl. Schrauben.

TERRA Mittelauflage

Fertigungsbedingte Toleranzen von Steinplatten von bis zu 2 mm können mithilfe des beweglichen Mittelstücks der TERRA Mittelauflage ausgeglichen werden.

Hinweis

Die TERRA Randauflage dient nur dem Vermeiden von seitlichem Wegrutschen der Steinplatten. Aufgrund der Hebelarmwirkung dient sie nicht als tragfähige Konstruktion gegen mechanische Belastung.

Mit der TERRA Randabschluss Einzelauflagerung von Eurotec können hochwertige Randabschlüsse bei Steinterrassen mit Einzelauflagerung gebildet werden. Die zugeschnittenen Randsteine werden von dem aus zwei Edelstahlprofilen bestehenden Set oben und unten eingefasst. Hierfür wird das Oberteil auf den Verstellfuß und das Unterteil unter den Verstellfuß gelegt. Die Steine müssen lediglich auf die entsprechende Höhe zugeschnitten und zwischen die Profile eingeschoben werden.
Die Randabschluss Einzelauflagerung ist kombinierbar mit unseren Verstellfüßen Profi-Line S – XL sowie GIANT S – XL.

Hinweis: Bitte beachten Sie, dass das Oberteil und das Unterteil jeweils separat zu bestellen ist.

Vorteile

• Einfache Montage ohne Schrauben oder Bohren
• Hochwertiger Randabschluss aus Edelstahl – keine Korrosionsgefahr
• Kein nachträgliches Verrutschen der Steinplatten

Material

• 1.4016 nach EN 10088
