Die Modulklemme FASTFIX kann bei Solarmodulen mit Rahmenhöhen von 30–40 mm verwendet werden. Sie befestigt die Solarmodule mit einer einfachen Klickfunktion und ist sowohl für Trapezblech- als auch für Steildächer geeignet. Die Modulklemme FASTFIX ist mit dem Montageprofil Steildach und Steildach Slim kompatibel.

Eigenschaften

• Witterungsbeständig
• Einfache und schnelle Montage

für Montageprofile

Die Hammerkopfschraube eignet sich zur Befestigung von Montageprofilen an den Dachhaken. Durch die spezielle Kopfgeometrie können die Hammerkopfschrauben einfach in die Unterseite des Montageprofils eingeführt werden. Mittels der Sperrzahnmutter von Eurotec kann die Hammerkopfschraube am Dachhaken befestigt werden.

Vorteile

• Einfache und schnelle Montage
• Witterungsbeständig

Material

• Edelstahl A2-70

Mit dem Justierklotz L von Eurotec können Dachhaken in der Höhe ganz einfach ausgeglichen werden. Er kann in Verbindung mit allen Dachhaken aus dem Sortiment von Eurotec verwendet werden und ist mit einer Tragfähigkeit von bis zu 3 Tonnen besonders druckfest. Zusätzlich ist der Justierklotz L in verschiedenen Höhen verfügbar und kann somit flexibel entsprechend der Bedingungen vor Ort eingesetzt werden. Bei einer Stapelung mehrerer Justierklötze verhindern die Zapfenverbindungen ein seitliches Verrutschen.

Vorteile/Eigenschaften

• Kompatibel mit allen Eurotec Dachhaken
• Tragfähigkeit: bis zu 3 Tonnen
• In 5 Höhen verfügbar

Material

• Polyethylen

*Bis zur vollständigen Umstellung wird die vorherige Farbe ausgeliefert.

Vorteile/Eigenschaften

• Schnelle Befestigung durch Schraubkanal
• Schiene einfach von der Seite zu befestigen
• Geeignet für Modulklemme FASTFIX

Material

• Aluminium (EN AW-6063 T66)

Das FIX-FIT Befestigungssystem

1-Mann-Montage: Da das Montageprofil einfach aufgelegt und befestigt werden kann, ohne dieses festzuhalten, kann das FIX-FIT System von einer Einzelperson problemlos montiert werden.

T40 Only: Durch das One-Tool-System wird für die Montage nur noch ein Werkzeug mit einem TX40-Aufsatz benötigt.

DIN 6923

Die Sperrzahnmuttern von Eurotec bestehen aus Edelstahl und dienen in Kombination mit der Hammerkopfschraube der Befestigung von Montageprofilen an Dachhaken.

Material

• Edelstahl A2-70

Vorteile

• Selbstklebendes Wandanschlussband
• Optimal formbar und leichte Montage
• Wetterbeständigkeit, Farbstabilität und UV-Beständigkeit

Anwendungshinweise
Das selbstklebende Wandanschlussband ist dank seines strukturierten Aluminiumblechs und der besonderen Pyramidenform optimal formbar. Die selbstklebende Seite des Produkts ist vollständig mit Butylklebstoff beschichtet, was die Montage noch einfacher macht und einen perfekten Übergang zur Dacheindeckung gewährleistet.
Der bleifreie Aluminium-Wand- und Kaminanschluss lässt sich mit wenigen Handgriffen einfach installieren. Er kann leicht mit einer robusten Schere oder einem Cuttermesser auf Maß geschnitten, geformt und von Hand eingepresst werden.
Durch die Wetterbeständigkeit, Farbstabilität und UV-Beständigkeit des Wand- und Kaminschluss wird die Langlebigkeit der gesamten Dachkonstruktion garantiert.

Eigenschaften

• Einfache und schnelle Montage
• Für eine Vielzahl von Installationsumgebungen geeignet

Material

• Erdungsklemme: Aluminium
• Ersatzschraube: Edelstahl A2-70

* Die Ersatzschraube ermöglicht die Montage auf dem Flachdachsystem

für Montageprofil Steildach

Die Endkappen dienen als Abschluss, um die Montageprofile sauber abzuschließen. Zudem verhindern sie unerwünschte Windgeräusche und schützen das Hohlprofil zusätzlich vor Schmutz und Regenwasser.

Material

• Polypropylen

hohe Spannweiten

Das Montageprofil Steildach SLIM kann mithilfe der Hammerkopfschraube und einer Sperrzahnmutter unkompliziert an dem Dachhaken FLEX SLIM befestigt werden. Die Kombination bietet eine hochwertige und langlebige Basis, auf welcher die einzelnen Solarmodule angebracht werden können. Für eine besonders schnelle und unkomplizierte Befestigung der Solarpaneele empfehlen wir unsere Modulklemmen FASTFIX, die speziell für die Profilgeometrie entwickelt wurden.

Vorteile / Eigenschaften

• Schlankes Design
• Seitliche Fixierung am Dachhaken nur mit M8 Hammerkopfschraube

Material

• Aluminium

3-fach verstellbar

Der Dachhaken FLEX dient zur Montage von Solarpaneelen in Kombination mit den Montageprofilen Steildach. Das Produkt ist aufgrund der Langlochung höhenverstellbar und bietet seitlich 3 Verstellmöglichkeiten, um unebene Dächer auszugleichen. Für die Befestigung des Montageprofils auf den Dachhaken eignen sich die Eurotec Hammerkopfschrauben in Verbindung mit den Sperrzahnmuttern.

Vorteile/Eigenschaften

• 2-fach höhenverstellbarer Dachhaken mit Verstellbereich von 110 bis 150 mm & 117,5 bis 174,5 mm
• Seitlich verstellbar mit 3 Verstellmöglichkeiten
• Sicherung der Höheneinstellung durch DIN 603 Schlossschraube M10 A2-70 und DIN 6923 Sperrzahnmutter M10 A2-70

Material

• Nichtrostender Stahl nach allgemeiner bauaufsichtlicher Zulassung Z-30.3-6

Vorteile/Eigenschaften

• Kein Lösen der Schraube durch Vibration dank Sperrverzahnung und Mikroverkapselung
• Haken einfach zu justieren und zu befestigen
• Geeignet für das Montageprofil FIX-FIT

Material

• Aluminium (EN AW-6063 T66)

Das FIX-FIT Befestigungssystem

1-Mann-Montage: Da das Montageprofil einfach aufgelegt und befestigt werden kann, ohne dieses festzuhalten, kann das FIX-FIT System von einer Einzelperson problemlos montiert werden.

T40 Only: Durch das One-Tool-System wird für die Montage nur noch ein Werkzeug mit einem TX40-Aufsatz benötigt.

Das Montageprofil Trapezblech EASY ist für die Befestigung von Solarmodulen auf einem Trapezblechdach konzipiert worden. Mit einer Länge von 370 mm ist es für alle gängigen Trapezbleche geeignet und die große Anzahl an Bohrungen erleichtern die Positionierung und Befestigung. Dadurch, dass lediglich die kurzen Elemente an den notwendigen Positionen angebracht werden, wird die Handhabung und Montage ebenfalls anwenderfreundlicher.

Eigenschaften

• Einfache Montage, da leichte Handhabung
• Für alle gängigen Trapezbleche geeignet

Material

• Aluminium

Der Dachhaken LayTec von Eurotec ist speziell für die Installation von Solarpaneelen in Verbindung mit dem Einlegesystem LayTec konzipiert. Dank des T40 ONLY Systems wird für die Montage lediglich ein TX40 Werkzeug benötigt. Das Einlegesystem LayTec muss lediglich einmal ausgerichtet werden, woraufhin die Solarmodule problemlos nacheinander eingelegt werden können. Dies ermöglicht eine effiziente Installation und reduziert den Arbeitsaufwand erheblich. Die durchdachte Geometrie des Hakens erleichtert die Justierung und Befestigung des Bügels. Der Bügel aus Edelstahl bietet eine hohe Belastbarkeit, wodurch der Dachhaken auch für Regionen mit starken Wind- und Schneelasten geeignet ist.

Vorteile/Eigenschaften

• T40 ONLY -> Ein Werkzeug für alles – TX 40
• Einlegesystem -> Schnelles Einlegen der Solarmodule ohne zusätzliches Klemmen -> Reduzierung von Arbeitszeit und Aufwand
• Kein Lösen der Schraube durch Vibration dank Sperrverzahnung und Mikroverkapselung
• Haken einfach zu justieren und zu befestigen
• Geeignet für das Einlegesystem LayTec
• Resistent gegen hohe Wind- und Schneelasten

Material

• Aluminium (EN AW-6063 T66)
• Edelstahl A2 (1.4301)

Der Entwässerungsclip für Solarmodule dient der Ableitung von Schmutzpartikeln und Wasser. Er trägt dazu bei, die Leistungsfähigkeit und Langlebigkeit der Solarmodule zu gewährleisten und lässt sich dank seiner Klemmfunktion einfach befestigen.

Vorteile/Eigenschaften

• Sichere Verbindung zum Rahmen des Solarmoduls
• Optimale Lösung für die Ableitung von Schmutzpartikeln und Wasser

Material

• Polypropylen

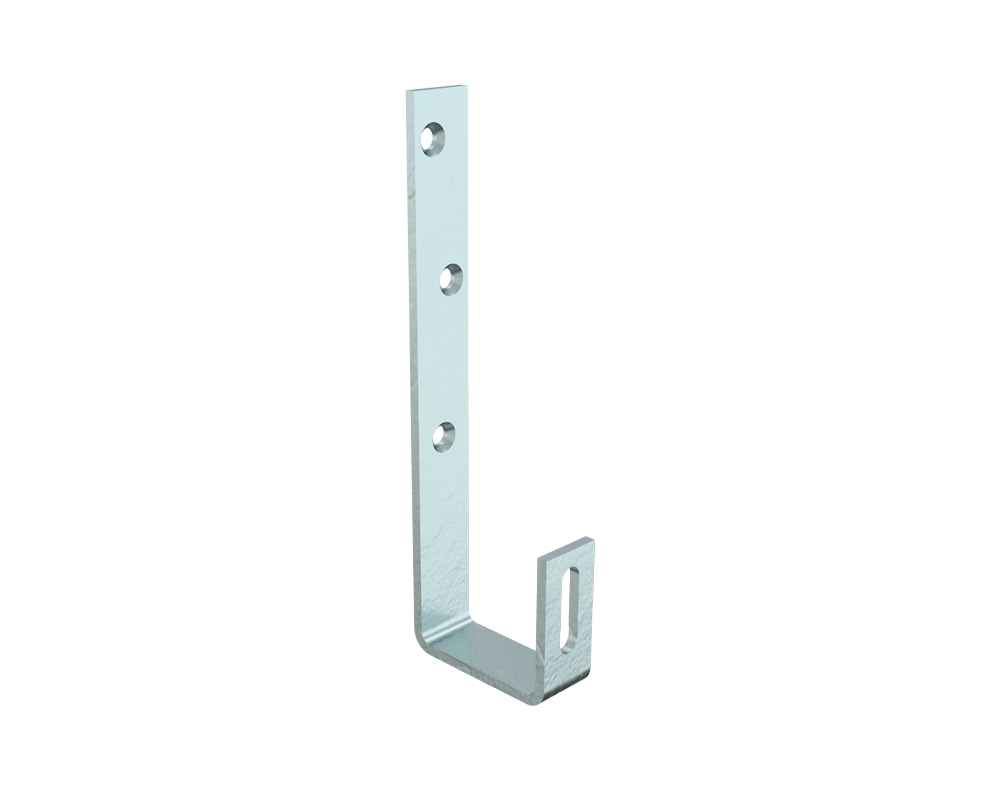

Der Dachhaken Schiefer dient der Befestigung des Montageprofils Steildach auf Dächern mit Schiefer- oder Dachpappschindeln. Dabei wird das Montageprofil mithilfe von Hammerkopfschrauben und Sperrzahnmuttern auf dem Dachhaken montiert. Bei Flachdächern ist eine Justierung nicht notwendig.

Eigenschaften

• Einfache Handhabung

Material

• Korrosionsbeständiger Edelstahl
• Nichtrostender Stahl nach allgemeiner bauaufsichtlicher Zulassung Z-30.3-6

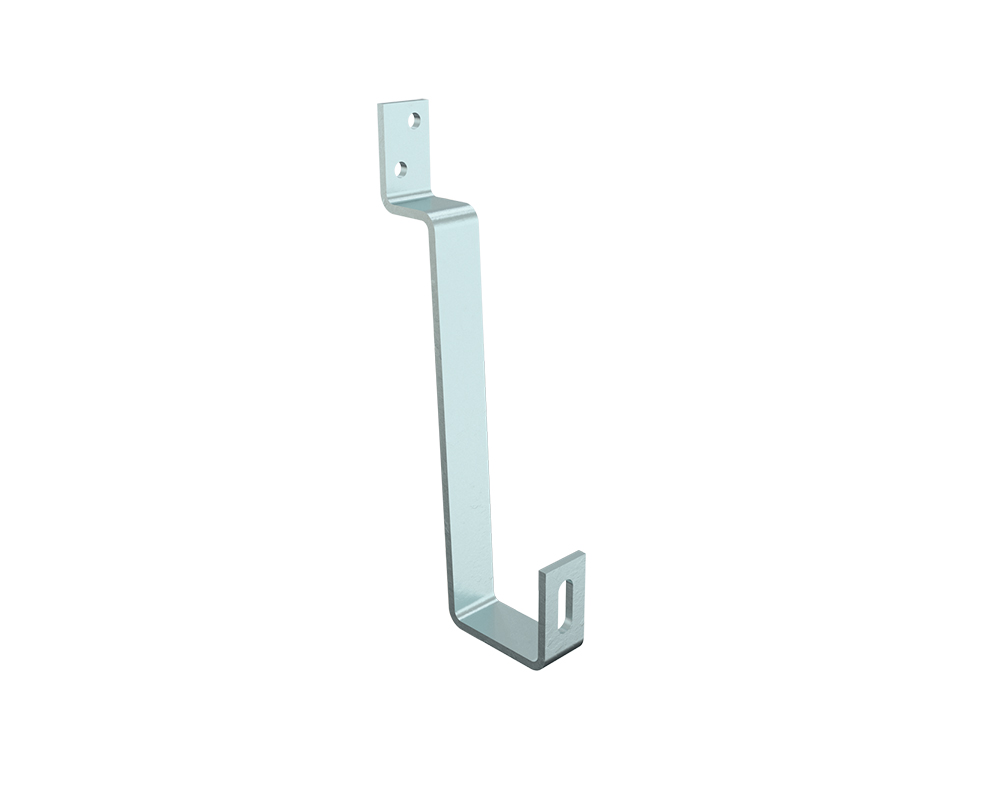

Der Dachhaken Biberschwanz 2 mm von Eurotec ist speziell für die Montage von Solarpaneelen auf Dächern mit Biberschwanzziegeln in Kombination mit den Montageprofilen Steildach entwickelt worden. Um das Montageprofil sicher auf dem Dachhaken zu befestigen, empfehlen wir die Verwendung der Eurotec Hammerkopfschrauben in Kombination mit den Sperrzahnmuttern. Dadurch wird eine zuverlässige und stabile Montage gewährleistet.

Vorteile/Eigenschaften

• Nur für Doppeldeckungen geeignet
• Einfach in der Handhabung

Material

• Korrosionsbeständiger Edelstahl
• Nichtrostender Stahl nach allgemeiner bauaufsichtlicher Zulassung Z-30.3-6

Der Dachhaken LayTec MAX von Eurotec ist speziell für die Montage von Solarpaneelen in Kombination mit dem Einlegesystem LayTec ausgelegt. Dank des extra verlängerten Bügels eignet er sich besonders für den Einsatz bei längeren Dachziegeln. Mit dem T40 ONLY System wird für die Montage lediglich ein TX40 Werkzeug benötigt. Nach der einmaligen Ausrichtung des Einlegesystems LayTec können alle Solarmodule nacheinander eingelegt werden, was Zeit und Arbeitsaufwand spart. Die durchdachte Geometrie des Hakens ermöglicht eine einfache Justierung und Befestigung des Bügels. Der Edelstahlbügel ist besonders belastbar und eignet sich daher auch für Regionen mit hohen Wind- und Schneelasten.

Vorteile/Eigenschaften

• T40 ONLY -> Ein Werkzeug für alles – TX 40
• Einlegesystem -> Schnelles Einlegen der Solarmodule ohne zusätzliches Klemmen -> Reduzierung von Arbeitszeit und Aufwand
• Kein Lösen der Schraube durch Vibration dank Sperrverzahnung und Mikroverkapselung
• Haken einfach zu justieren und zu befestigen
• Geeignet für das Einlegesystem LayTec
• Resistent gegen hohe Wind- und Schneelasten

Material

• Aluminium (EN AW-6063 T66)
• Edelstahl A2 (1.4301)

Das Montageprofil Trapezblech Easy SLIM von Eurotec ist für die Befestigung von Solarmodulen auf einem Trapezblechdach konzipiert worden. Mit einer Länge von 380 mm ist es für alle gängigen Trapezbleche geeignet und die große Anzahl an Bohrungen erleichtern die Positionierung und Befestigung. Dadurch, dass lediglich die kurzen Elemente an den notwendigen Positionen angebracht werden, wird die Handhabung und Montage ebenfalls anwenderfreundlicher.

Eigenschaften

• Einfache Montage, da leichte Handhabung
• Für alle gängigen Trapezbleche geeignet
• EPDM-Dichtbänder bereits angebracht

Material

• Aluminium

Das Basisprofil LayTec von Eurotec ist für die Installation von Solarpaneelen in Kombination mit dem Einlegesystem LayTec ausgelegt. Mithilfe des T40 ONLY Systems ist für die Montage lediglich ein TX40 Werkzeug erforderlich. Die Langlöcher im Profil ermöglichen eine einfache Befestigung und Justierung am Dachhaken LayTec mithilfe einer TX40 Schraube. Das Einlegesystem LayTec muss nur einmal präzise ausgerichtet werden, sodass anschließend alle Solarmodule nacheinander eingesetzt werden können. Dies trägt zu einer deutlichen Zeit- und Arbeitsersparnis bei.

Vorteile/Eigenschaften

• T40 ONLY -> Ein Werkzeug für alles – TX 40
• Einlegesystem -> Schnelles Einlegen der Solarmodule ohne zusätzliches Klemmen -> Reduzierung von Arbeitszeit und Aufwand
• Kein Lösen der Schraube durch Vibration dank Sperrverzahnung und Mikroverkapselung
• Profil einfach zu justieren und zu befestigen
• Geeignet für das Einlegesystem LayTec
• Resistent gegen hohe Wind- und Schneelasten

Material

• Aluminium (EN AW-6063 T66)

Vorteile/Eigenschaften

• Kein Lösen der Schraube durch Vibration dank Sperrverzahnung und Mikroverkapselung
• Haken einfach zu justieren und zu befestigen
• Geeignet für das Montageprofil FIX-FIT
• 2-fach höhenverstellbarer Dachhaken mit Aufbauhöhe von 172 bis 200 mm
• Seitlich stufenlos verstellbar

Material

• Aluminium (EN AW-6063 T66)

Das FIX-FIT Befestigungssystem

1-Mann-Montage: Da das Montageprofil einfach aufgelegt und befestigt werden kann, ohne dieses festzuhalten, kann das FIX-FIT System von einer Einzelperson problemlos montiert werden.

T40 Only: Durch das One-Tool-System wird für die Montage nur noch ein Werkzeug mit einem TX40-Aufsatz benötigt.

stufenlos verstellbar

Der Dachhaken FIX-FIT V3 VARIO dient zur Montage von Solarpaneelen in Kombination mit dem Montageprofil Steildach SLIM und dem Montageprofil FIX-FIT auf Steildächern. Durch das Langloch lässt sich die Aufbauhöhe variieren, um sich so den Dachpfannen und der Traglattung anpassen zu können. Die stufenlose, seitliche Verstellmöglichkeit bietet die Flexibilität, den Haken bequem an der Konterlattung auszurichten und zu verschrauben. Durch das Langloch an der Fußplatte lässt sich die Aufbauhöhe noch zusätzlich vergrößern. Der Dachhaken kann in Kombination mit dem Montageprofil Steildach SLIM verwendet werden. Für die Befestigung benötigen Sie dann die M8 Hammerkopfschraube und Sperrzahnmutter.

Vorteile/Eigenschaften

• Kein Lösen der Schraube durch Vibration dank Sperrverzahnung und Mikroverkapselung
• Haken einfach zu justieren und zu befestigen
• Geeignet für das Montageprofi l FIX-FIT
• 2-fach höhenverstellbarer Dachhaken mit Aufbauhöhe von 170 bis 198 mm
• Seitlich stufenlos verstellbar

Material

• Aluminium (EN AW-6063 T66)

Das Einlegeprofil LayTec von Eurotec ist für die Installation von Solarpaneelen in Verbindung mit dem Einlegesystem LayTec vorgesehen. Die spezielle Geometrie des Profils ermöglicht ein einfaches Einklicken und Justieren mithilfe des Profilverbinders LayTec. Die Befestigung erfolgt durch das Anziehen einer TX40 Schraube am Profilverbinder. Nach einmaliger Ausrichtung des Einlegesystems LayTec können die Solarmodule nacheinander eingesetzt werden, was den Arbeitsaufwand reduziert und wertvolle Zeit spart.

Vorteile/Eigenschaften

• T40 ONLY -> Ein Werkzeug für alles – TX 40
• Einlegesystem -> Schnelles Einlegen der Solarmodule ohne zusätzliches Klemmen -> Reduzierung von Arbeitszeit und Aufwand
• Profil einfach zu justieren und zu befestigen
• Geeignet für das Einlegesystem LayTec
• Schwimmende Lagerung -> Keine Spannungen durch Wärmeausdehnung

Material

• Aluminium (EN AW-6063 T66)
